PREAMBULE
La fonction dégivrage gère le dégivrage de la lunette arrière et des rétroviseurs chauffants.
La fonction est gérée différemment selon l'équipement du véhicule : chauffage, réfrigération simple ou à régulation automatique.

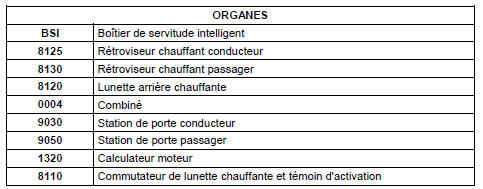

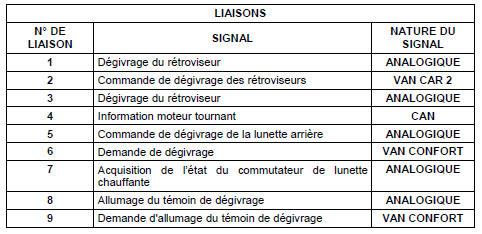

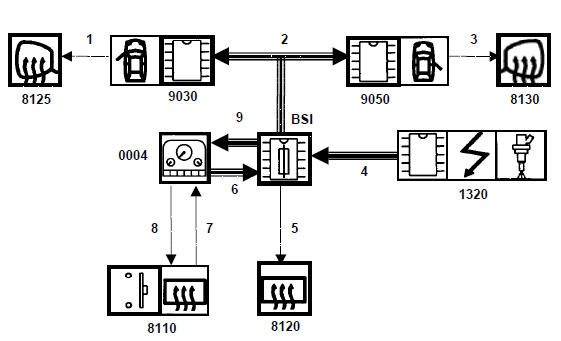

SYNOPTIQUE : CHAUFFAGE / REFRIGERATION SIMPLE

Chauffage / refrigeration simple

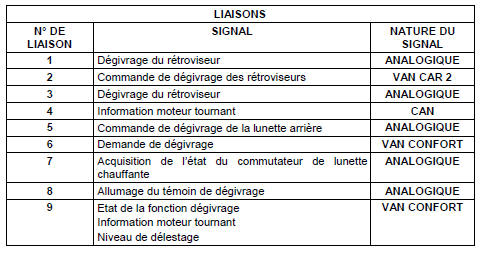

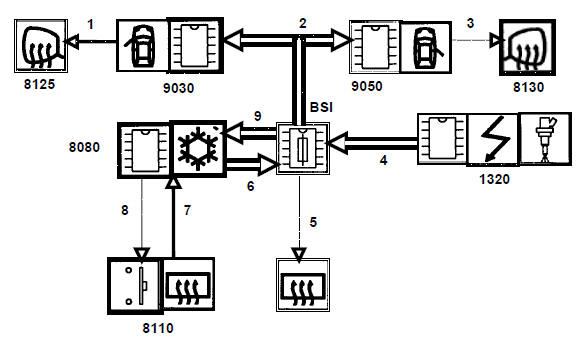

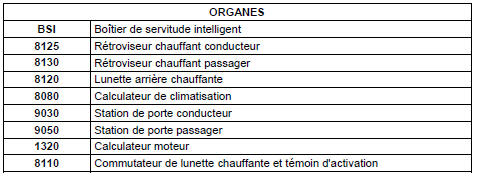

SYNOPTIQUE : REFRIGERATION A REGULATION AUTOMATIQUE
Synoptique : refrigeration a regulation automatique

Refrigeration a regulation automatique


Degivrage
Principe de fonctionnementBoitier de servitude moteur (BM34)
(Cote compartiment moteur)
Boitier de servitude moteur (BM34) (Cote compartiment moteur)
Le boîtier de servitude moteur est situé sur le passage de roue avant gauche
dans la boîte à calculateurs.
Le Boîtier de Servitude Moteur est constitué de deux modules :
Module 1 (b) : m ...
