Revue technique automobile Citroën C5: Fonction projecteurs antibrouillards

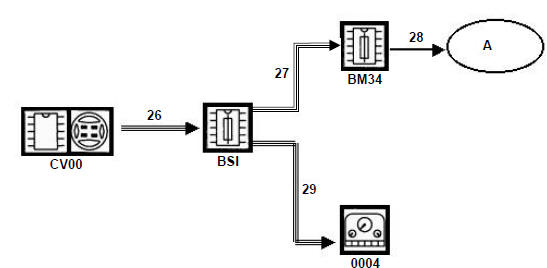

Synoptique : fonction projecteurs antibrouillards

 Synoptique : fonction projecteurs antibrouillards
 Synoptique : fonction projecteurs antibrouillards

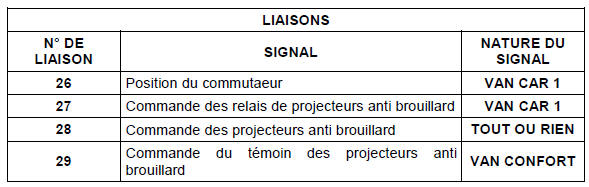

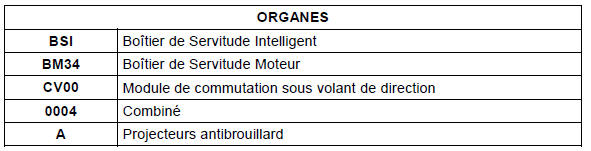

Légende :

Conditions d’allumage

Conditions d’allumage

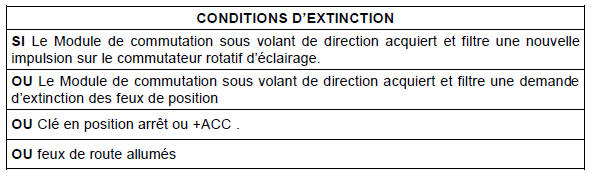

Conditions d’extinction

Conditions d’extinction

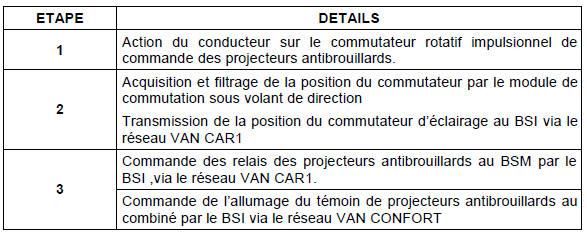

Description fonctionnelle : fonction projecteurs antibrouillards

Description fonctionnelle : fonction projecteurs antibrouillards

Fonction correcteur dynamique de site projecteur

Appel de phares
Synoptique : fonction appel de phares  Fonction appel de phares Légende : flèche simple : liaison filaire, flèche triple : liaison multiplexée. Desc ...

Fonction correcteur dynamique de site projecteur
Prestation Le correcteur dynamique de site projecteur assure le maintien de l’angle de rabattement des réflecteurs des projecteurs en fonction de l’inclinaison véhicule. La foncti ...
