Revue technique automobile Citroën C5: Appel de phares

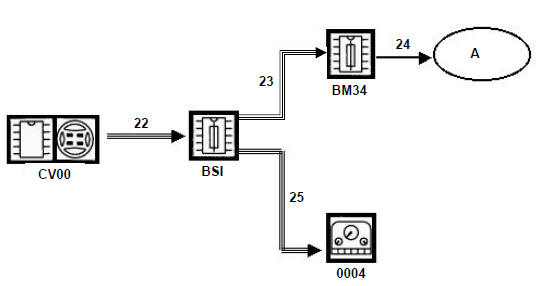

Synoptique : fonction appel de phares
Fonction appel de phares

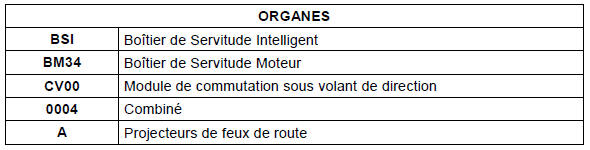

Légende :

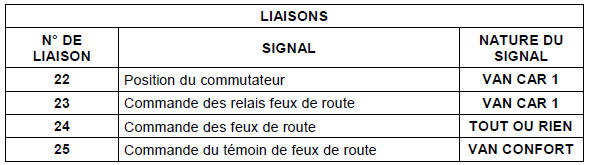

- flèche simple : liaison filaire,
- flèche triple : liaison multiplexée.

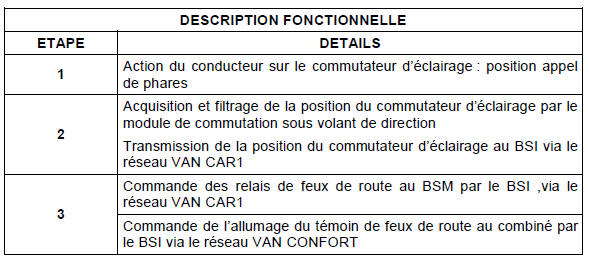

Description fonctionnelle : fonction appel de phares
