Revue technique automobile Citroën C5: Fonction feux de position / plaque de police

Revue technique automobile Citroën C5 / Eclairage exterieur / signalisation / Principe de fonctionnement: signalisation / Fonction feux de position / plaque de police

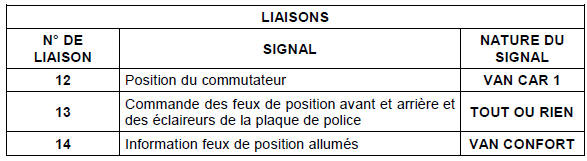

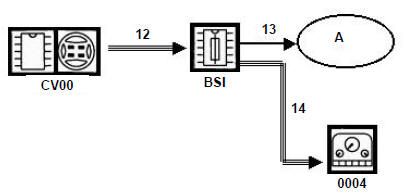

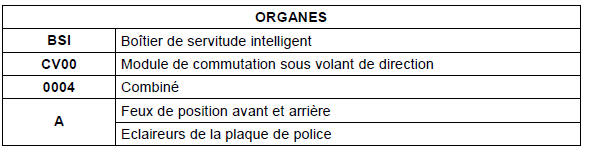

Synoptique : fonction feux de position / plaque de police


 Fonction feux de position / plaque de police

Légende :

  • flèche triple : liaison multiplexée,
  • flèche simple : liaison filaire.

Description fonctionnelle : fonction feux de position / plaque de

Description fonctionnelle : fonction feux de position / plaque de police

ETAPE

DETAILS
1 Action du conducteur sur le commutateur d’éclairage : position feux de position .
2 Acquisition et filtrage de la position du commutateur d’éclairage par le module de commutation sous volant de direction.

Transmission de la position du commutateur d’éclairage au BSI via le réseau VAN CAR1
3 Commande des feux de position (avants et arrières) et des éclaireurs de plaque de police par le BSI
Diffusion de l’information feux de position allumés par le BSI sur le réseau VAN CONFORT pour l’éclairage des équipements de l’habitacle.

Description fonctionnelle de la fonction avertisseur sonore

ETAPE

DETAILS
1 Action du conducteur sur le contacteur de l’avertisseur sonore.
2 Acquisition et filtrage de l’état du contacteur par le module de commutation sous volant de direction.

Transmission de l’état du contacteur au BSI via le réseau VAN CAR1
3 Commande du relais de l’avertisseur sonore au BSM par le BSI via le réseau VAN CAR 1
