Revue technique automobile Citroën C5: Fonction feux de brouillard

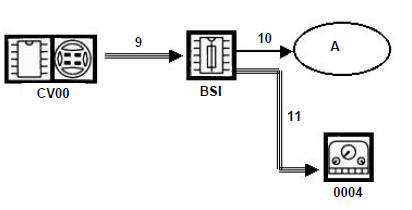

Synoptique : fonction feux de brouillard


Synoptique : fonction feux de brouillard

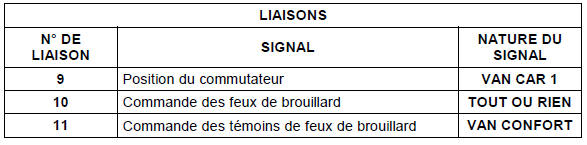

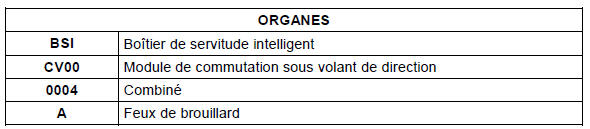

Légende :

Description fonctionnelle : fonction feux de brouillard

Description fonctionnelle : fonction feux de brouillard

ETAPE

DETAILS

1 Action du conducteur sur le commutateur rotatif impulsionnel de commande des feux de brouillard.
2 Acquisition et filtrage de la position du commutateur par le module de commutation sous volant de direction.

Transmission de la position du commutateur d’éclairage au BSI via le réseau VAN CAR1

3 Le BSI vérifie que les projecteurs antibrouillards sont allumés.
4 Commande des feux de brouillard par le BSI
Commande de l’allumage du témoin des feux de brouillard au combiné par le BSI via le réseau VAN CONFORT
