PREAMBULE
La fonction essuyage / lavage gère les essuie-vitres, les lave projecteurs, les lave-vitres avec les modes de fonctionnements suivants :
|
ORGANES |
MODES DE FONCTIONNEMENT |
| Essuie-vitre avant | Essuyage par commande manuelle |
| Essuyage automatique par capteur de pluie (selon versions) | |
| Essuie-vitre arrière | Essuyage par commande manuelle |
| Lave projecteur | Lavage des projecteurs avant |
| Lave vitre avant | Lavage et essuyage de la vitre avant |
| Lave vitre arrière | Lavage et essuyage de la vitre arrière |

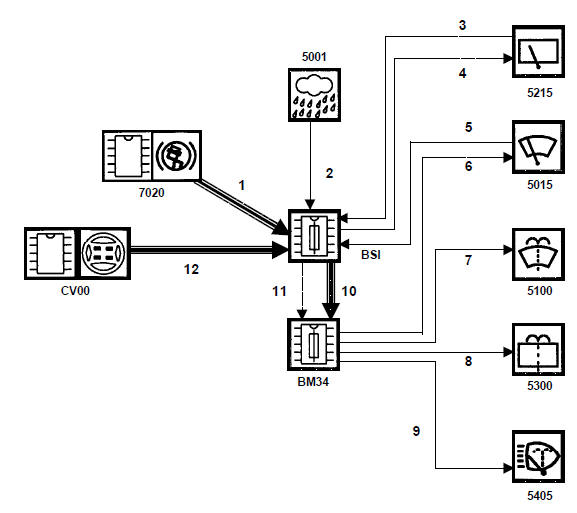

SYNOPTIQUE GENERAL
Essuyage / Lavage

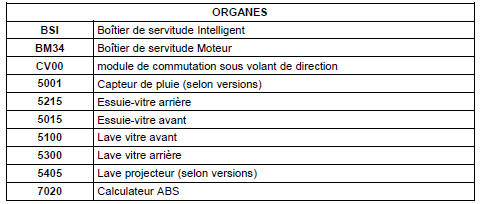

Légende :
|
LIAISONS |
||
| N° DE LIAISON |
SIGNAL |
NATURE DU SIGNAL |
| 1 | Information vitesse du véhicule | CAN |
| 2 | Information capteur de pluie (selon versions) | SIGNAL FREQUENTIEL |
| 3 | Information arrêt fixe essuie-glace arrière | VAN CAR 1 |
| 4 | Commande du moteur de l'essuie-vitre arrière | TOUT OU RIEN |
| 5 | Information arrêt fixe du moteur d'essuie-vitre avant | TOUT OU RIEN |
| 6 | Commande du moteur d'essuie-vitre avant | TOUT OU RIEN |
| 7 | Commande de la pompe lave-vitre en sens de rotation avant | TOUT OU RIEN |
| 8 | Commande de la pompe lave-vitre en sens de rotation arrière | TOUT OU RIEN |
| 9 | Commande de la pompe lave projecteurs | TOUT OU RIEN |
| 10 | Commande du relais de vitesse des essuie-glace avant. Commande du relais de la pompe de lave vitre en sens de rotation avant. Commande du relais de la pompe de lave vitre en sens de rotation arrière. Commande du relais de la pompe de lave projecteur (selon versions) |
VAN CAR 1 |
| 11 | Commande du relais d'essuie vitre avant | TOUT OU RIEN |
| 12 | Demande d'essuyage avant petite vitesse. Demande d'essuyage avant grande vitesse. Demande d'essuyage avant intermittent. Demande d'essuyage automatique. Demande d'essuyage impulsionnelle. Demande de lavage avant. Demande de lavage arrière. Demande de lavage des projecteurs. Information états des projecteurs. |
VAN CAR 1 |
