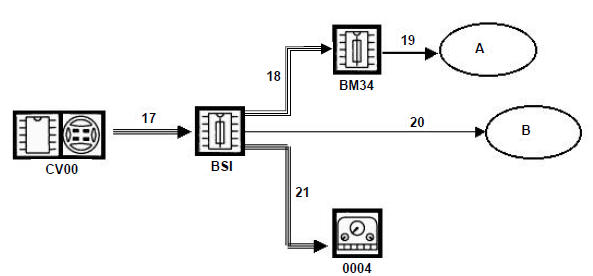

Synoptique : fonction feux de route

Fonction feux de route

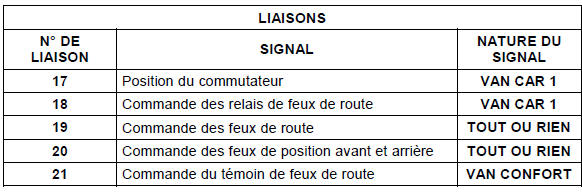

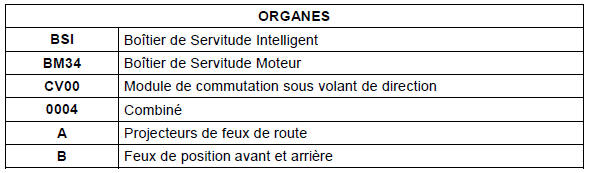

Légende :

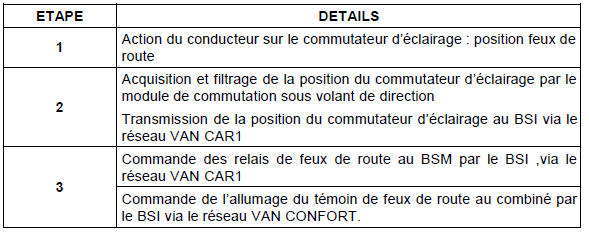

Description fonctionnelle : fonction feux de route

Feux diurnes
Appel de pharesModes degrades
Protection en cas de surtension
Si la tension batterie est supérieure ou égale à 15 volts, le dégivrage est
neutralisé.
Dépassement du seuil de 15 volts intervenant avant 6 minutes de
fonctionnement du dégivrage
Le BSI ne commande pas l’extinct ...
Indicateur de temperature d’huile
Mode nominal
L’indicateur de température d’huile indique au conducteur la
température
du lubrifiant moteur, à l’aide d’un système à aiguille.
La température d’huile est convertie en angle d’aiguille selon le schéma
suivant ...
Lave vitre
La position du commutateur de lave-vitre est interprétée par le module de
commutation sous volant de direction, l'information est envoyée au BSI par le
réseau VAN CAR1.
Il n'existe qu'un seul moteur de pompe lave vitre pour l'arrière et l'avant,
suivant le sens ...
