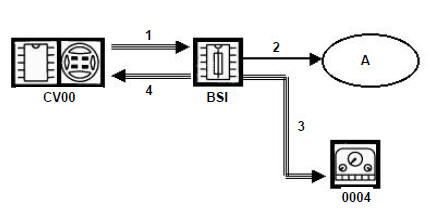

Synoptique : fonction feux de direction
Synoptique : fonction feux de direction

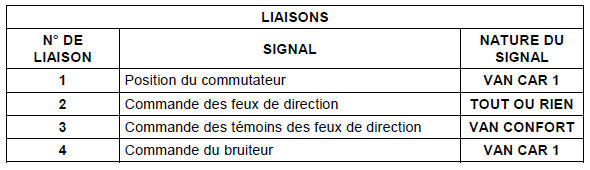

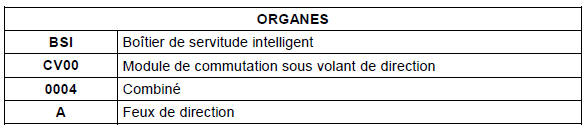

Légende :
Description fonctionnelle : fonction feux de direction
| ETAPE |
DETAILS |
| 1 | Action du conducteur sur le commutateur d’éclairage : position indicateur de direction « gauche » ou « droite ». |
| 2 | Acquisition et filtrage de la position du commutateur par le module
de
commutation sous volant de direction.
Transmission de la position du commutateur d’éclairage au BSI via le réseau VAN CAR1 |
| 3 | Commande des feux de direction par le BSI |
| Commande de l’allumage du témoin des feux de direction au combiné par le BSI via le réseau VAN CONFORT. | |
| Commande du bruiteur par le BSI via le réseau VAN CAR 1. |
Nota : En cas d’ampoule défectueuse, la fréquence de clignotement de tous les feux de direction est doublée.
