Revue technique automobile Citroën C5: Fonction controle de survitesse avec un seuil d’alerte programmable

Revue technique automobile Citroën C5 / Controle de survitesse / Principe de fonctionnement / Fonction controle de survitesse avec un seuil d’alerte programmable

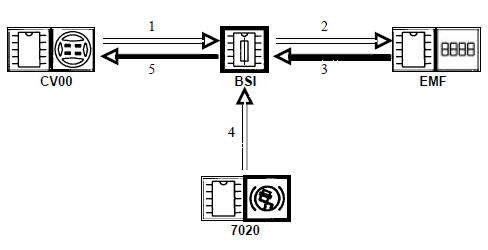

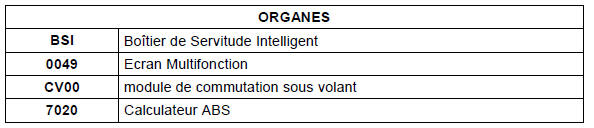

Synoptique de la fonction contrôle de survitesse avec un seuil d’alerte programmable


Synoptique de la fonction contrôle de survitesse avec un seuil d’alerte programmable

LIAISONS
N° DE LIAISON

SIGNAL

NATURE DU SIGNAL
1 Etat du bouton poussoir du commutateurd'essuyage VAN CAR 1
2 Etat du bouton poussoir du commutateur d'essuyage

Affichage du message d'alerte survitesse

Affichage du message d'activation / désactivation de la fonction contrôle de survitesse

VAN CONFORT
3 Demande d’activation / désactivation de fonction contrôle de survitesse Demande de mémorisation de la vitesse courante du véhicule VAN CONFORT
4 Information sur la vitesse du véhicule CAN
5 Commande du bruiteur VAN CAR 1

Description fonctionnelle de la fonction survitesse avec un seuil d’alerte programmable

ETAPE

DETAILS

A Action du conducteur sur le bouton poussoir dans le menu de la fonction contrôle de survitesse (appui long)
B Acquisition et filtrage de l’état du bouton poussoir par le module de commutation sous volant de direction.

Transmission de l’état du bouton poussoir au BSI via le réseau VAN CAR 1

C Transmission de l’état du bouton poussoir à l’écran multifonction par le BSI via le réseau VAN CONFORT 1
D L’ECRAN MULTIFONCTION détermine l’état du bouton poussoir et affiche l’écran correspondant au choix du conducteur.

Transmission d’une demande d’activation de la fonction contrôle de survitesse au BSI via le réseau VAN CONFORT.

E Action du conducteur sur le bouton poussoir dans le menu de la fonction contrôle de survitesse (appui court)
F Acquisition et filtrage de l’état du bouton poussoir par le module de commutation sous volant de direction.

Transmission de l’état du bouton poussoir au BSI via le réseau VAN CAR 1

G Transmission de l’état du bouton poussoir à l’écran multifonction par le BSI via le réseau VAN CONFORT 1
H L’ECRAN MULTIFONCTION détermine l’état du bouton poussoir et affiche l’écran correspondant au choix du conducteur.
I Action du conducteur sur le bouton poussoir dans le menu de la fonction contrôle de survitesse (appui long)
J Acquisition et filtrage de l’état du bouton poussoir par le module de commutation sous volant de direction.

Transmission de l’état du bouton poussoir au BSI via le réseau VAN CAR 1

K Transmission de l’état du bouton poussoir à l’écran multifonction par le BSI via le réseau VAN CONFORT 1
L Transmission d’une demande de mémorisation de la vitesse courante du véhicule au BSI via le réseau VAN CONFORT.
M acquisition de la vitesse courante du véhicule provenant du calculateur ABS par le BSI via le réseau CAN.
N En cas de dépassement du seuil d’alerte programmé par le conducteur : commande de l’affichage d’un message à l’écran multifonction par le BSI via le réseau VAN CONFORT.

Commande du bruiteur du module de commutation sous volant de direction par le BSI via le réseau VAN CAR 1.

Nota : Après la coupure du contact, le seuil d’alerte programmé par l’utilisateur est mémorisé

Nota : Pour les véhicules équipés d’afficheurs multifonction type A : Un appui long sur le bouton poussoir du commutateur d’essuyage active la fonction et mémorise la vitesse courante du véhicule comme seuil d’alerte. Les appuis longs suivants mémorisent la vitesse courante. La fonction se désactive lors de la coupure du contact.

Activation / Programmation de la fonction controle de survitesse
Le bouton poussoir du commutateur d’essuyage permet de sélectionner les fonctions suivantes :  activation ou la neutralisation de la fonction Contrôle de survites ...

Fonction controle de survitesse avec seuil d’alerte preprogramme
Synoptique de la fonction contrôle de survitesse avec un seuil d’alerte préprogrammé  Synoptique de la fonction contrôle de survitesse avec un seuil d ...
