Revue technique automobile Citroën C5: Fonction controle de survitesse avec seuil d’alerte preprogramme

Revue technique automobile Citroën C5 / Controle de survitesse / Principe de fonctionnement / Fonction controle de survitesse avec seuil d’alerte preprogramme

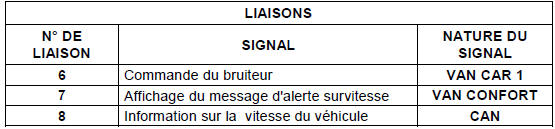

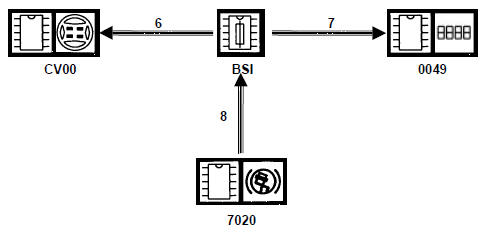

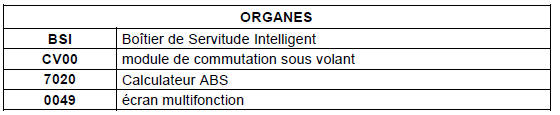

Synoptique de la fonction contrôle de survitesse avec un seuil d’alerte préprogrammé

 Synoptique de la fonction contrôle de survitesse avec un seuil
 Synoptique de la fonction contrôle de survitesse avec un seuil d’alerte préprogrammé

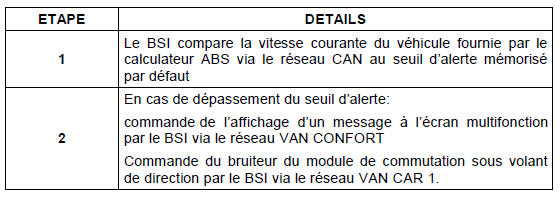

Description fonctionnelle de la fonction contrôle de survitesse

Description fonctionnelle de la fonction contrôle de survitesse avec un seuil d’alerte préprogrammé

MODE DEGRADE

MODE DEGRADE

En cas de défaillance de l’un des réseaux (VAN CONFORT, CAN ou VAN CAR 1), la fonction contrôle de survitesse est neutralisée.
