Citroen C5 Aircross (2017- 2024) - Manuel du proprietaire: Avec motorisations essence / Diesel

Mode opératoire pour démarrer le moteur à partir d'une autre batterie ou pour recharger la batterie déchargée.

Accès à la batterie

La batterie est située sous le capot moteur.

En cas de panne

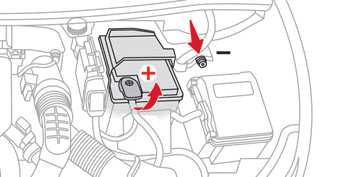

Pour accéder à la borne (+) :

► Déverrouiller le capot en actionnant la commande intérieure, puis la commande extérieure.

► Soulever le capot.

(+) Borne positive avec une cosse à verrouillage rapide.

(-) Borne négative.

La borne négative de la batterie n'étant pas accessible, un point de masse déporté est implanté à proximité de la batterie.

Démarrer à partir d'une autre batterie

Lorsque la batterie du véhicule est déchargée, le moteur peut être démarré à l'aide d'une batterie de secours (externe ou d'un autre véhicule) et de câbles de secours ou bien à l'aide d'un booster de batterie.

Ne jamais démarrer le moteur en branchant un chargeur de batterie.

Ne jamais utiliser un booster de batterie 24 V ou supérieur.

Vérifier au préalable que la batterie de secours a une tension nominale de 12 V et une capacité au minimum égale à celle de la batterie déchargée.

Les deux véhicules ne doivent pas se toucher.

Éteindre tous les consommateurs électriques des deux véhicules (autoradio, essuie-vitres, feux...).

Veiller à ce que les câbles de secours ne passent pas à proximité des parties mobiles du moteur (ventilateur, courroie...).

Ne pas débrancher la borne (+) quand le moteur tourne.

En cas de panne

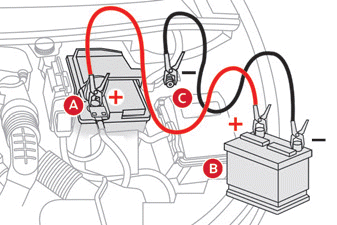

► Soulever le cache plastique de la borne (+), si le véhicule en est équipé.

► Connecter le câble rouge à la borne (+) de la batterie en panne A (au niveau de la partie métallique coudée), puis à la borne (+) de la batterie de secours B ou du booster.

► Connecter une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B ou du booster (ou au point de masse du véhicule dépanneur).

► Connecter l'autre extrémité du câble vert ou noir au point de masse C.

► Démarrer le moteur du véhicule dépanneur et le laisser tourner pendant quelques minutes.

► Actionner le démarreur du véhicule en panne et laisser tourner le moteur.

Si le moteur ne démarre pas immédiatement, couper le contact et attendre quelques instants avant d'effectuer une nouvelle tentative.

► Attendre le retour au ralenti.

► Débrancher les câbles de secours dans l'ordre inverse.

► Remettre en place le cache plastique de la borne (+), si le véhicule en est équipé.

► Laisser tourner le moteur, à l'arrêt, au minimum 30 minutes afin de permettre à la batterie d'atteindre un niveau de charge suffisant.

Rouler immédiatement sans avoir atteint un niveau de charge suffisant peut altérer certaines fonctionnalités du véhicule (ex. : Stop & Start).

Recharger la batterie avec un chargeur de batterie

Afin d'assurer une longévité optimale à la batterie, il est indispensable de maintenir sa charge à un niveau suffisant.

Dans certains cas, il peut être nécessaire de charger la batterie :

- Utilisation du véhicule essentiellement pour des trajets courts.

- En prévision d'une immobilisation prolongée de plusieurs semaines.

Consulter le réseau CITROËN ou un atelier qualifié.

Pour recharger soi-même la batterie du véhicule, utiliser uniquement un chargeur compatible avec les batteries au plomb, d'une tension nominale de 12 V.

Respecter les instructions d'utilisation fournies par le fabricant du chargeur.

Ne jamais inverser les polarités.

Il n'est pas nécessaire de débrancher la batterie.

► Couper le contact.

► Éteindre tous les consommateurs électriques (autoradio, feux, essuie-vitres...).

En cas de panne

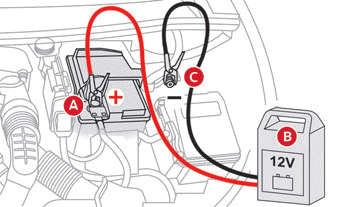

► Éteindre le chargeur B avant de connecter les câbles avec la batterie, afin d'éviter toute étincelle dangereuse.

► Vérifier le bon état des câbles du chargeur.

► Si le véhicule en est équipé, soulever le cache plastique de la borne (+).

► Connecter les câbles du chargeur B comme suit :

► À la fin de l'opération de charge, éteindre le chargeur B avant de déconnecter les câbles de la batterie A.

En présence de cette étiquette, utiliser uniquement un chargeur 12 V, au risque de provoquer la dégradation irréversible des équipements électriques.

En cas de panne

Débranchement / Rebranchement de la batterie

Afin de maintenir un niveau de charge suffisant pour permettre le démarrage du moteur, il est recommandé de débrancher la batterie en cas d'immobilisation de très longue durée.

Avant de procéder au débranchement de la batterie :

► Fermer tous les ouvrants (portes, coffre, vitres, toit).

► Éteindre tous les consommateurs électriques (autoradio, essuie-vitres, feux...).

► Couper le contact et respecter un délai d'attente de 4 minutes.

Après avoir accédé à la batterie, il suffit de débrancher la borne (+).

Cosse à verrouillage rapide

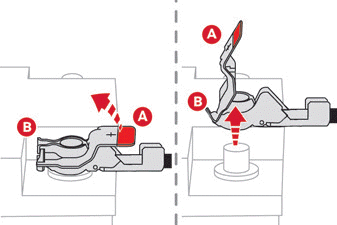

Débranchement de la borne (+)

En cas de panne

► Selon équipement, soulever le cache plastique de la borne (+).

► Relever la palette A au maximum pour déverrouiller le collier B.

► Enlever le collier B en le soulevant.

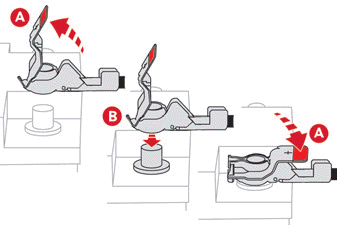

Rebranchement de la borne (+)

En cas de panne

► Relever la palette A au maximum.

► Replacer le collier B ouvert sur la borne (+).

► Appuyer sur le collier B jusqu'en butée.

► Abaisser la palette A pour verrouiller le collier B.

► Selon équipement, abaisser le cache plastique de la borne (+).

Ne pas forcer en appuyant sur la palette car si le collier est mal positionné, le verrouillage est alors impossible.

Recommencer la procédure.

Lors du trajet suivant le premier démarrage du moteur, le Stop & Start pourrait ne pas être opérationnel.

Dans ce cas, la fonction ne sera de nouveau disponible qu'après une immobilisation continue du véhicule, dont la durée dépendra de la température ambiante et de l'état de charge de la batterie (jusqu'à environ 8 heures).

Batterie 12 V / Batteries d'accessoires
Batteries de démarrage au plomb Les batteries contiennent des substances nocives (acide sulfurique, plomb). Elles doivent être éliminées selon les prescriptions légales et ne doivent en a ...

Avec motorisations hybrides rechargeables
Le système hybride rechargeable comporte 2 batteries d'accessoires : une à l'avant et une à l'arrière du véhicule. Remplacement des batteries d'accessoires Faire appel au ré ...
