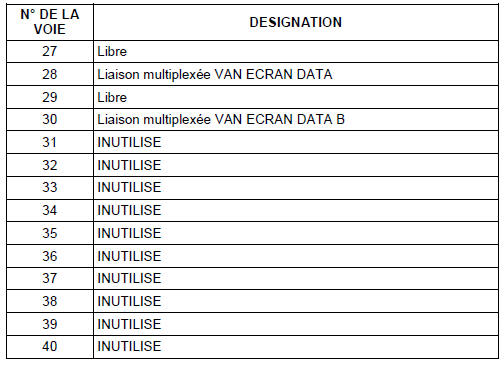

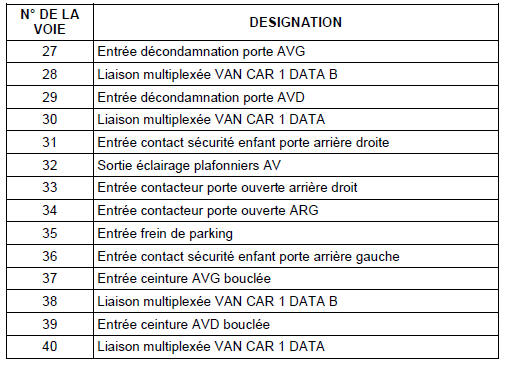

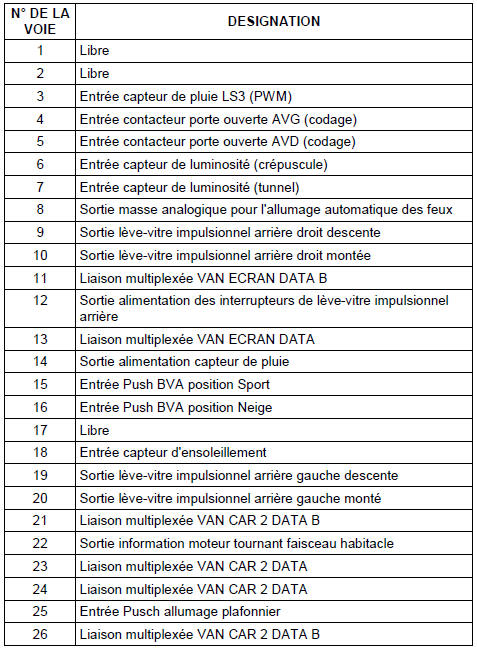

CONNECTEUR 40 VOIES BLANC (MSQ)
EM1 (Connecteur Electronique vers faisceau Habitacle).

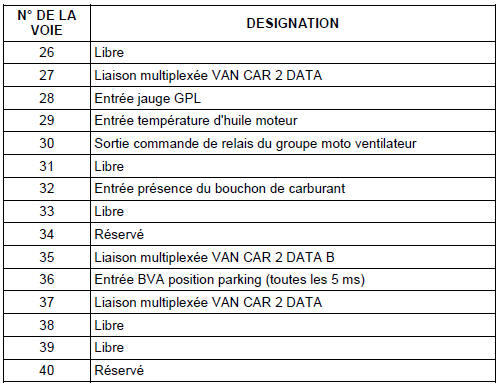

CONNECTEUR 40 VOIES GRIS (MQS)
EH2 (Connecteur Electronique vers faisceau Habitacle)

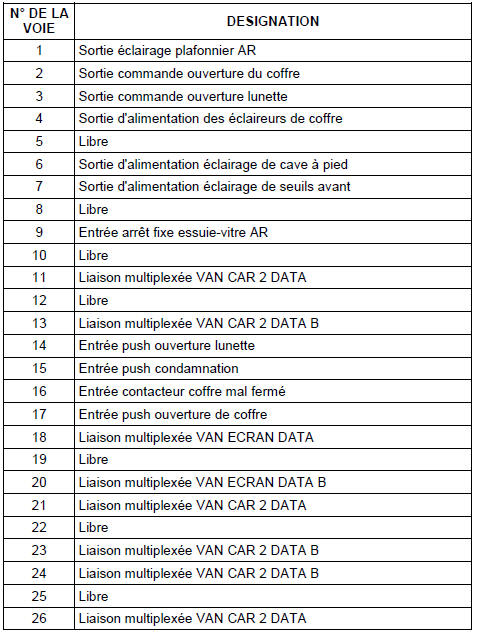

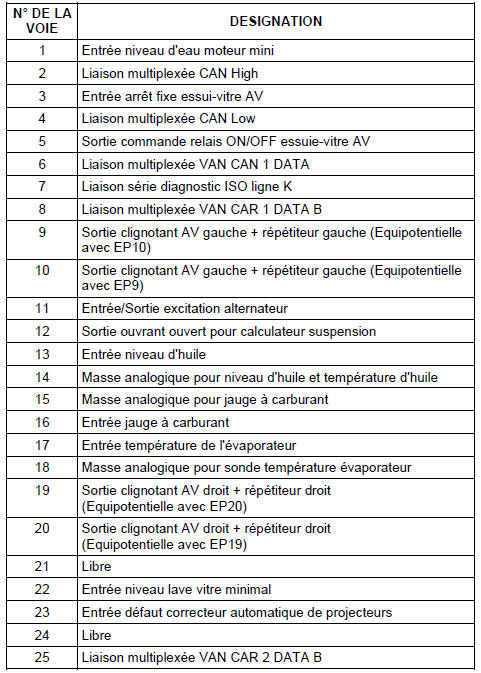

CONNECTEUR 40 VOIES NOIR (MQS)
EP (Connecteur Electronique vers faisceau Principal)

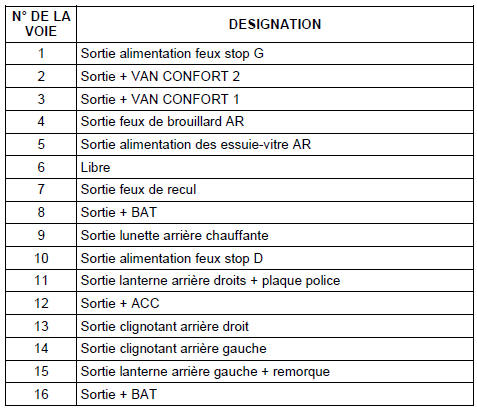

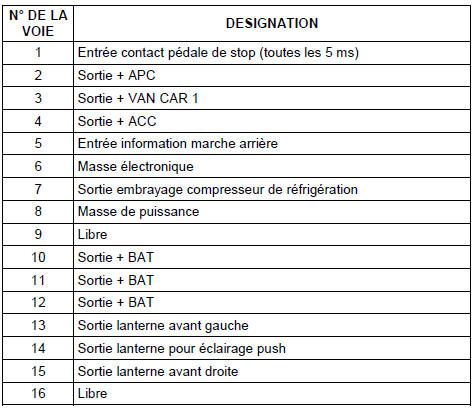

CONNECTEUR 16 VOIES NOIR (SICMA 2)
PH1 (Connecteur Puissance vers faisceau Habitacle) AR
CONNECTEUR 16 VOIES GRIS (SICMA 2)
PH2 (Connecteur Puissance vers faisceau Habitacle) AV

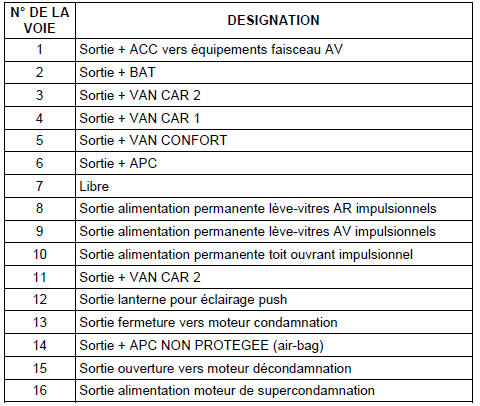

CONNECTEUR 16 VOIES NOIR (SICMA 2)
PP (Connecteur Puissance vers faisceau Principal)

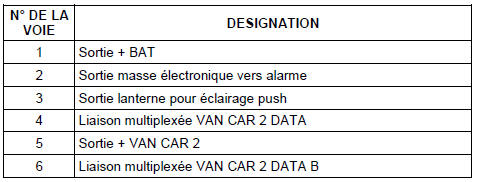

CONNECTEUR 6 VOIES NOIR (MQS)
EA (Connecteur Electronique Accessoire)
CONNECTEUR 10 VOIES NOIR (CINCH)
PB (Connecteur Puissance vers faisceau planche de Bord)
CONNECTEUR 2 VOIES GRIS (NG1)
AP (Connecteur Alimentation vers faisceau Principal)
CONNECTEUR 2 VOIES NOIR (SICMA 2)
AA (Connecteur Alimentation vers faisceau Alarme)
