Revue technique automobile Citroën C5: Principe de fonctionnement
FONCTION PLAFONNIERS
Prestation
La fonction plafonnier permet de gérer l’allumage des lampes suivantes :
- 1 lampe w5w pour le plafonnier avant,
- 1 lampe w5w pour le plafonnier arrière,
- 2 lampes w5w pour les éclaireurs de cave à pieds.

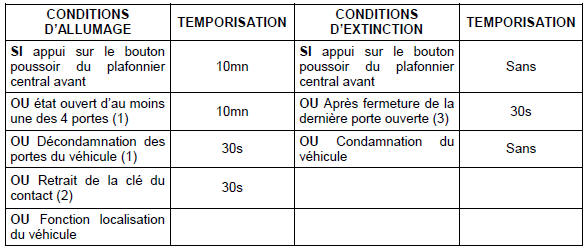

Conditions d’allumage et d’extinction
(1) Sauf si la fonction plafonnier est inhibée.
(2) La détection de présence clé est active pendant 1 minute après la coupure du + ACC. Après cette temporisation, la fonction Eclairage au retrait clé n’est plus active.
(3) Extinction immédiate en moteur tournant.
L’allumage et l’extinction des plafonniers se font toujours progressivement.
La fonction eclairage intérieur se décompose en 3 états :
- état repos : fonction plafonnier éteinte,
- éclairage court : temporisation d’éclairage de 30 secondes,
- éclairage court : temporisation d’éclairage de 30 secondes,

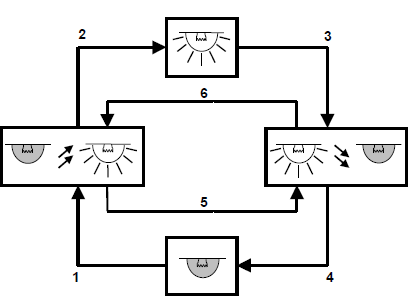

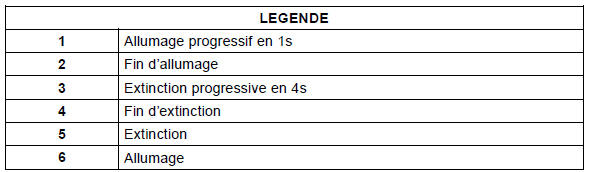

Cycle d’allumage et d’extinction des plafonniers
Cycle d’allumage et d’extinction des plafonniers
Les transtions vers un état allumé sont prioritaires.
Neutralisation de la fonction éclairage intérieur
La neutralisation de l’éclairage intérieur est possible avec un appui sur le bouton poussoir du plafonnier avant, lorsque celui-ci est allumé porte ouverte ou clé retirée. * Cette opération neutralise l’allumage de la fonction plafonnier, mais laisse libre l’utilisation des lecteurs de carte par les interrupteurs associés.
Seul un nouvel appui sur le bouton poussoir de la fonction plafonnier avant, porte ouverte ou clé retirée, annule la neutralisation de la fonction plafonnier.
* Une minute après la coupure du + ACC seule intervient la condition porte ouverte.
Nota : Le plafonnier avant est fonctionnel même si la fonction plafonnier est neutralisée.
Incidence du mode économie
Si le mode économique est actif l’allumage des fonctions plafonnier, seuil et coffre est neutralisé.
Fonctionnement du plafonnier arrière
La commande de l’éclairage du plafonnier arrière (bouton poussoir à deux positions) permet une gestion directement par l’utilisateur ou par le BSI.
Nota : Le plafonnier arrière est fonctionnel même si la fonction plafonnier est neutralisée.
LECTEUR DE CARTE
Prestation
La fonction lecteur de carte est caractérisée par :
- 1 lampe w5w pour la fonction lecteur de carte avant droit dans l’ensemble plafonnier / lecteurs avant,
- 1 lampe w5w pour la fonction lecteur de carte avant gauche dans l’ensemble plafonnier / lecteurs avant,
- 1 lampe w5w pour la fonction lecteur de carte droit dans l’ensemble plafonnier / lecteurs arrière,
- 1 lampe w5w pour la fonction lecteur de carte arrière droit dans l’ensemble plafonnier / lecteurs arrière.
La fonction lecteur de carte est commandée par 4 interrupteurs spécifiques.
Conditions d’allumage et d’extinction
Le mode de fonctionnement manuel de l’éclairage et extinction des 4 lecteurs de carte est effectif uniquement en présence du +ACC associé à la validation d’un des 4 interrupteurs de commande.
+ACC : Elément de raccordement relié au pôle positif des générateurs électriques du véhicule sauf lorsque le contact est coupé et pendant le fonctionnement du démarreur.
Nota : Le fonctionnement des lecteurs de carte s’effectue sans transitions progressives lorsqu’ils sont commandés par leurs interrupteurs.
ECLAIRAGE DE SEUIL
Prestation
La fonction éclairage des seuils est composée de lampes implantées dans la partie basse des garnitures de porte.

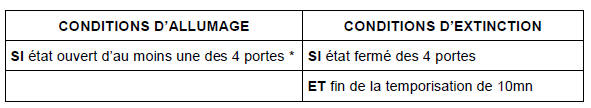

Conditions d’allumage et d’extinction
* Activation d’une temporisation de 10mn à l’ouverture de l’un des ouvrants.
Nota : Le fonctionnement des éclaireurs de seuil s’effectue sans transitions progressives.
VIDE-POCHES
Prestation
La fonction éclairage de vide-poches est assurée par une lampe w5w.

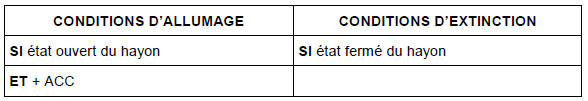

Conditions d’allumage et d’extinction
Nota : Le fonctionnement de l’éclairage vide-poches s’effectue sans transitions progressives.
ECLAIRAGE DU MIROIR DE COURTOISIE
Description
La fonction éclairage des miroirs de courtoisie est assurée par un appareil équipé d’une lampe w5w.
Conditions d’allumage et d’extinction
Nota : Le fonctionnement des miroirs de courtoisie s’effectue sans transitions progressives.
ECLAIRAGE DU COFFRE
Prestation
La fonction éclairage de coffre est assurée par deux appareils équipés de lampe w5w.

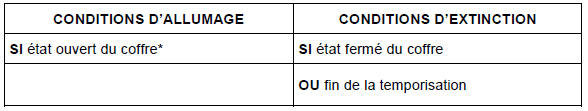

Conditions d’allumage et d’extinction
* activation d’une temporisation de 10 mn à l’allumage.

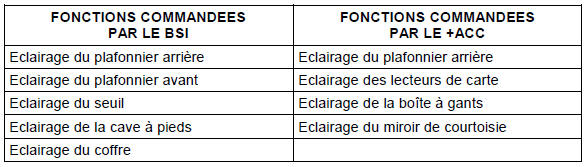

TABLEAU RECAPITULATIF DE LA REPARTITION DES COMMANDES DE L’ECLAIRAGE INTERIEUR
Generalites
PREAMBULE
L’éclairage intérieur est assuré par la gestion des éléments suivants :
1 plafonnier avant avec 2 lecteurs de carte,
1 plafonnier arrière a ...
Schema electrique
Eclairage intérieur
Eclairage intérieur
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C0 ...
