Citroen C5 Aircross (2017- 2024) - Manuel du proprietaire: Boîte de vitesses automatique

Avec motorisations essence / Diesel

Boîte de vitesses automatique à 6 ou 8 rapports avec sélecteur impulsionnel. Elle offre également un mode manuel avec passage des vitesses à l'aide des palettes de commande, situées derrière le volant.

Avec motorisation hybride rechargeable

Boîte de vitesses automatique à 8 vitesses avec sélecteur impulsionnel et fonction de freinage régénératif.

Mode manuel et fonction de freinage régénératif exceptés, son fonctionnement est identique à celui des autres boîtes de vitesses EAT8.

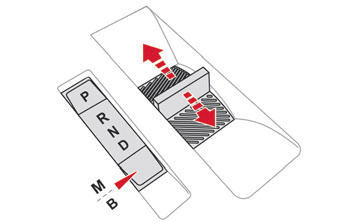

Sélecteur impulsionnel

Conduite

P.  Auto Park
Appuyer sur ce bouton pour passer en mode Parking.
Pour le stationnement du véhicule : les roues avant sont bloquées.
R.  Marche arrière
N.  Point mort
Pour mettre le véhicule en roue libre et le déplacer, contact coupé.
Pour plus d'informations sur la Mise en roue libre du véhicule, se reporter à la rubrique correspondante.
D.  Conduite en mode automatique
La boîte gère le passage des vitesses en fonction du style de conduite, du profil de la route et de la charge du véhicule.
M.  Conduite en mode manuel (Essence / Diesel)
Appuyer sur ce bouton pour passer en mode manuel.
Le conducteur passe les vitesses à l'aide des commandes au volant.
B.  Conduite en mode automatique avec fonction de freinage régénératif (Hybride rechargeable)
Appuyer sur ce bouton pour activer la fonction de freinage régénératif.
La boîte gère également le freinage au relâchement de la pédale d'accélérateur.

► En mode N, pied sur la pédale de frein, donner une impulsion sans franchir le point de résistance :

Relâcher complètement le sélecteur après chaque impulsion; il revient alors à sa position initiale.

Cas particuliers

Pour éviter le mode N (passage rapide de D à R et inversement) :

► En mode R, donner une impulsion vers l'arrière en franchissant le point de résistance, le mode D est sélectionné.

► En mode D, donner une impulsion vers l'avant en franchissant le point de résistance, le mode R est sélectionné.

► Pour revenir en mode N, donner une impulsion sans franchir le point de résistance.

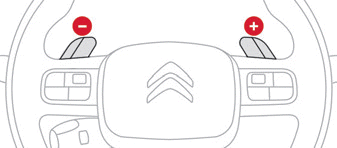

Commandes au volant

(Selon équipement)

En mode M et D, les palettes de commande au volant permettent de changer manuellement de rapport.

Elles ne permettent pas de sélectionner le point mort, ni d'engager ou quitter la marche arrière.

Conduite

► Tirer vers soi la palette "+" ou "-" en donnant une impulsion pour engager respectivement le rapport supérieur ou inférieur.

Affichages au combiné d'instruments

Dès la mise du contact, l'état de la boîte de vitesses s'affiche au combiné :

P  Stationnement
Marche arrière
Point mort
D1...6 / 8  Marche avant automatique
B1...8  Marche avant automatique avec fonction de freinage régénératif activée
M1...6 / 8  Marche avant manuelle

En roulage tout électrique, le rapport engagé n'est pas indiqué.

À la coupure du contact, l'état de la boîte de vitesses reste affiché quelques secondes au combiné.

Fonctionnement

Seules les demandes de changement de mode conformes sont prises en compte.

Moteur tournant, si un appui sur la pédale de frein est nécessaire pour changer de mode, un message d'alerte s'affiche au combiné.

Moteur tournant, freins desserrés, si R, D ou M est sélectionné, le véhicule se déplace même sans appuyer sur la pédale d'accélérateur.

Ne jamais appuyer en même temps sur les pédales d'accélérateur et de frein - Risque de détérioration de la boîte de vitesses ! Avec le mode N engagé, l'ouverture de la porte conducteur déclenche un signal sonore et l'engagement du mode P. Le signal sonore s'arrête à la fermeture de la porte conducteur.

Vitesse inférieure à 5 km/h, l'ouverture de la porte conducteur déclenche l'engagement du mode P - Risque de freinage brutal ! En cas de panne de batterie, placer impérativement la ou les cales fournie(s) avec l'outillage de bord contre une des roues pour immobiliser le véhicule.

Particularités du mode automatique

La boîte de vitesses sélectionne le rapport offrant les performances optimales en fonction de la température ambiante, du profil de la route, du chargement du véhicule et du style de conduite.

Pour obtenir une accélération maximale, appuyer à fond sur la pédale d'accélérateur (kick down). La boîte de vitesses rétrograde automatiquement ou maintient le rapport sélectionné jusqu'au régime maximum du moteur.

Les commandes au volant permettent de sélectionner temporairement les rapports si les conditions de vitesse et de régime moteur le permettent.

Particularités du mode manuel

Le passage d'un rapport à un autre est réalisé uniquement si les conditions de vitesse du véhicule et de régime moteur le permettent.

Freinage régénératif (fonction Brake)

La fonction de freinage régénératif agit comme un frein moteur en produisant une décélération du véhicule sans appui sur la pédale de frein.

Lorsque le conducteur relâche la pédale d'accélérateur, le véhicule ralentit plus fortement.

L'énergie récupérée au lever de pied est alors utilisée pour recharger partiellement la batterie de traction.

Cette recharge partielle ne fait pas évoluer l'indicateur de niveau de charge.

La décélération du véhicule n’entraîne pas l'allumage des feux de stop.

► Depuis le mode D, appuyer sur le bouton B pour activer / désactiver la fonction.

D est remplacé par B au combiné.

L'état de la fonction est mémorisé à la coupure du contact.

Dans certaines situations (ex. : batterie pleine, températures extrêmes), le niveau de freinage régénératif peut être temporairement limité et la décélération moins importante.

Le conducteur doit rester attentif aux conditions de circulation et toujours être prêt à utiliser la pédale de frein.

Freinage régénératif par la pédale de frein

L'appui sur la pédale de frein permet également de récupérer de l'énergie pour recharger partiellement la batterie de traction, sans faire évoluer l'indicateur de niveau de charge.

Démarrage du véhicule

► Appuyer à fond sur la pédale de frein.

► Démarrer le moteur.

► En maintenant le pied sur la pédale de frein, donner une ou deux impulsions vers l'arrière pour sélectionner le mode automatique D, ou vers l'avant pour passer la marche arrière R.

► Relâcher la pédale de frein.

► Accélérer progressivement pour desserrer automatiquement le frein de stationnement électrique.

Le véhicule se déplace aussitôt.

Boîte de vitesses automatique

Ne jamais chercher à démarrer le moteur en poussant le véhicule.

Arrêt du véhicule

Quel que soit l'état de la boîte de vitesses à la coupure du contact, le mode P s'engage automatiquement et immédiatement.

Néanmoins, en mode N, le mode P s'engagera après un délai de 5 secondes (pour réaliser la procédure de mise en roue libre du véhicule).

Vérifier que le mode P est bien engagé et que le frein de stationnement électrique s'est serré automatiquement ; à défaut, le serrer manuellement.

Les voyants correspondants du sélecteur de vitesses et de la commande du frein de stationnement électrique doivent être allumés, ainsi que les témoins au combiné.

Anomalie de fonctionnement de la boîte de vitesses

Ce témoin s'allume, accompagné de l'affichage d'un message et d'un signal sonore, dès la mise du contact.

Se rendre dans le réseau CITROËN ou dans un atelier qualifié.

Ne pas rouler à une vitesse supérieure à 100 km/h, dans la limite de la réglementation locale.

Passage de la boîte de vitesses en mode secours

Le mode D se bloque sur le troisième rapport.

Les palettes au volant sont inopérantes et le mode M n'est plus accessible.

Un choc important peut être ressenti en passant la marche arrière. Il est sans risque pour la boîte de vitesses.

Anomalie de fonctionnement du sélecteur

Dysfonctionnement mineur

Ce témoin s'allume, accompagné de l'affichage d'un message et d'un signal sonore.

Conduire prudemment.

Se rendre dans le réseau CITROËN ou dans un atelier qualifié.

Dans certains cas, les voyants du sélecteur ne s'allument plus, mais l'état de la boîte de vitesses reste affiché au combiné.

Dysfonctionnement grave

Ce témoin s'allume, accompagné de l'affichage d'un message.

L'arrêt du véhicule est impératif.

Stationner dans les meilleures conditions de sécurité et couper le contact.

Faire appel au réseau CITROËN ou à un atelier qualifié.

Butées Hydrauliques Progressives

Ce système de suspension à butées hydrauliques progressives améliore le confort de roulage en filtrant les imperfections et les sollicitations de la route.

Chaque amortisseur est équipé d'une butée hydraulique de compression (en bas) et d'une butée hydraulique de détente (en haut).

En fonction de l'intensité de l'amortissement, ces butées offrent une plus grande liberté de débattement au véhicule ou ralentissent progressivement le mouvement pour éviter les arrêts brusques en fin de course.

Contrairement à une suspension classique qui absorbe l'énergie mais en restitue une partie, cette suspension active absorbe et dissipe cette énergie, sans phénomène de rebond.
