La batterie de traction, de type Li-ion (Lithiumion), stocke l'énergie électrique dédiée au mouvement du véhicule.
Elle est située sous les sièges arrière.
L'autonomie de la batterie de traction varie en fonction du type de conduite, de parcours, de l'utilisation des équipements de confort thermique et du vieillissement de ses composants.
Le vieillissement de la batterie de traction dépend de plusieurs paramètres, tels que les conditions climatiques ou le kilométrage parcouru.
Afin de préserver le kilométrage de votre véhicule et la longévité de votre batterie de traction, CITROËN vous recommande de :
- Ne pas charger complètement la batterie de votre véhicule électrique de manière quotidienne (charger la batterie de traction au-dessous de 80 % le plus souvent possible).
- Ne pas décharger complètement la batterie.
- Ne pas stocker le véhicule en cas de nonutilisation pendant une longue période (plus de 12 heures) lorsque le niveau de charge de la batterie de traction est bas ou élevé.
Préférer un niveau de charge compris entre 20 et 40 %.
- Limiter l'usage de la charge rapide.
- Ne pas exposer le véhicule à des températures inférieures à -30 ºC et supérieures à +60 ºC plus de 24 heures.
- Éviter de recharger le véhicule à des températures négatives (sauf si le véhicule a roulé plus de 20 minutes) ou supérieures à +30 ºC.
- Ne pas utiliser la batterie de traction du véhicule comme générateur d'énergie.
- Ne pas utiliser de générateur pour recharger la batterie de traction de votre véhicule.
En cas d'endommagement de la batterie de traction
Il est strictement interdit d'intervenir soi-même sur le véhicule.
Ne pas toucher aux liquides provenant de la batterie et, en cas de contact corporel avec ces produits, rincer abondamment à l’eau et consulter un médecin au plus vite.
Faire appel au réseau CITROËN ou à un atelier qualifié pour vérification du système.
Mise au rebut de la batterie de traction
La batterie de traction est conçue pour la durée de service du véhicule, si les recommandations de CITROËN sont respectées.
Si le remplacement de la batterie est nécessaire, faire appel au réseau CITROËN pour obtenir des instructions sur sa mise au rebut. Une mise au rebut incorrecte implique des risques de brûlure grave, de choc électrique et de dommages pour l’environnement.
En conformité avec les règlementations, CITROËN assure une seconde vie ou un recyclage de ses composants en collaboration avec les opérateurs compétents.

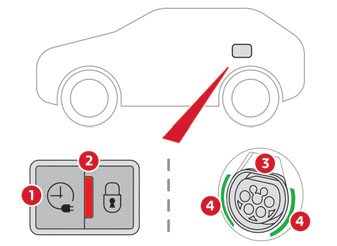

Trappe de charge
La trappe de charge est située sur le côté arrière gauche du véhicule.
En cas de choc, même léger, contre la trappe de charge, ne pas l'utiliser.
Ne pas démonter ou modifier le connecteur de charge - Risque d'électrocution et/ou d'incendie ! Faire appel au réseau CITROËN ou à un atelier qualifié.
