Manuel du conducteur Citroën C5 II: Batterie

Manuel du conducteur Citroën C5 II / Informations pratiques / Batterie

Mode opératoire pour recharger votre batterie déchargée ou pour démarrer le moteur à partir d’une autre batterie.

! La présence de cette étiquette, notamment

! La présence de cette étiquette, notamment avec le Stop & Start, indique l’utilisation d’une batterie au plomb 12 V de technologie et de caractéristiques spécifi ques, qui nécessite, en cas de débranchement ou de remplacement, une intervention du réseau CITROËN.

Le non-respect de ces consignes risque d’entraîner une usure prématurée de la batterie.

Après le remontage de la batterie, le Stop & Start ne sera actif qu’après une immobilisation continue du véhicule, dont la durée dépend des conditions climatiques et de l’état de charge de la batterie (jusqu’à environ 8 heures).

Accès à la batterie

La batterie est située sous le capot moteur.

Pour y accéder :
ouvrez le capot avec la manette intérieure, puis extérieure,
fi xez la béquille de capot,
retirez le cache plastique pour accéder aux deux bornes,
déclipez le boîtier de fusibles pour retirer la batterie, si nécessaire.

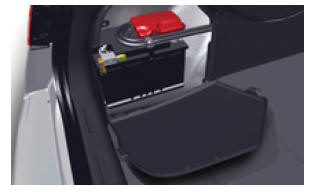

Moteur V6 HDi

La batterie se trouve dans le coffre sous la garniture de l’aile gauche.

Pour y accéder :

ouvrez le coffre,
ouvrez la trappe et retirez la batterie.

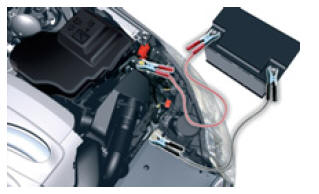

Démarrer à partir d’une autre batterie

Soulevez les pions pour déposer le cache du projecteur avant gauche (moteur V6 HDi).

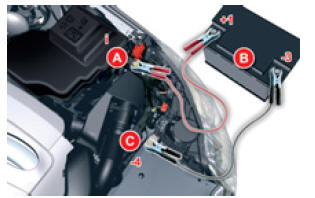

Connectez le câble rouge à la borne (+) de la batterie en panne A, puis à la borne (+) de la batterie de secours B .
Connectez une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B .

Moteur V6 HDi : La borne (-) se trouve sous le couvercle rouge.
Connectez l’autre extrémité du câble vert ou noir sur le point de masse C du véhicule en panne.
Actionnez le démarreur, laissez tourner le moteur.
Attendez le retour au ralenti et débranchez les câbles.

Recharger la batterie avec un chargeur de batterie

La recharge de la batterie du Stop & Start ne nécessite pas de débranchement.

Débranchez la batterie du véhicule.
Respectez les instructions d’utilisation données par le fabricant du chargeur.
Rebranchez en commençant par la borne (-).
Vérifi ez la propreté des bornes et des cosses. Si elles sont couvertes de sulfate (dépôt blanchâtre ou verdâtre), démontez-les et nettoyez-les.

Les batteries contiennent des substances nocives telles que l’acide sulfurique et le plomb.

Elles doivent être éliminées selon les prescriptions légales et ne doivent en aucun cas être jetées avec les ordures ménagères.

Remettez les piles et les batteries usées à un point de collecte spécial.

Il est conseillé, lors d’un arrêt prolongé de plus d’un mois, de débrancher la batterie.

! Ne débranchez pas les cosses quand le moteur tourne.

Ne rechargez pas les batteries sans avoir débranché les cosses.

Ne touchez pas aux pinces pendant l’opération.

Ne vous penchez pas au-dessus des batteries.

Débranchez les câbles dans l’ordre inverse du branchement en évitant qu’ils se touchent.

Avant débranchement

Avant de procéder au débranchement de la batterie, vous devez attendre 2 minutes après la coupure du contact.

Fermez les vitres et les portes avant de débrancher la batterie.

! Après rebranchement

Après tout rebranchement de la batterie, mettez le contact et attendez 1 minute avant de démarrer, afi n de permettre l’initialisation des systèmes électroniques. Toutefois, si après cette manipulation de légères perturbations subsistent, consultez le réseau CITROËN.

En vous reportant au chapitre correspondant, vous devez réinitialiser vous-même :

la clé à télécommande,
le rideau d’occultation du toit vitré panoramique,
le rideau d’occultation du toit vitré panoramique,
