Mode opératoire de remplacement d’un fusible défectueux par un fusible neuf pour remédier à une panne sur la fonction correspondante.
Les deux boîtes à fusibles sont placées sous la planche de bord et dans le compartiment moteur.
Remplacement d’un fusible
Avant de remplacer un fusible, il est nécessaire de connaître la cause de l’incident et d’y avoir remédié. Les numéros des fusibles sont indiqués sur la boîte à fusibles.
Remplacez le fusible usagé par un fusible de même ampérage (même couleur).
Utilisez la pince spéciale 1 placée sur la trappe proche des boîtiers de fusibles. Elle contient également les fusibles de rechange.
Remplacement d’un fusible
Fusibles sous la planche de bord
Accès aux fusibles
Au remontage du vide-poche, respectez les précautions suivantes :

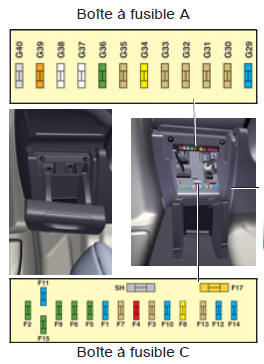

BOÎTE À FUSIBLES A

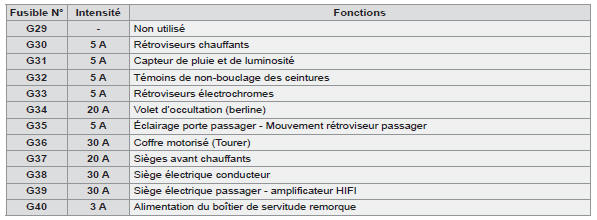

Tableau des fusibles
BOÎTE À FUSIBLES B
BOÎTE À FUSIBLES C

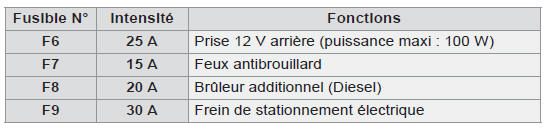

Fusibles dans le compartiment moteur

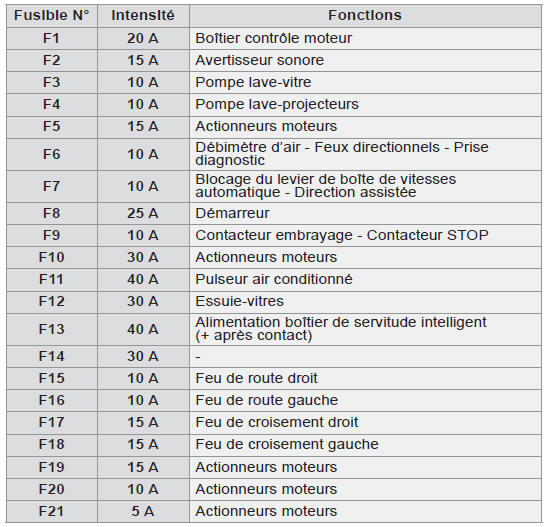

Fusibles dans le compartiment moteur
Accès aux fusibles
| Après intervention, refermez très soigneusement le couvercle.
L’intervention sur les MAXI fusibles de protection supplémentaire, situés dans les boîtiers, est réservée au réseau CITROËN. |

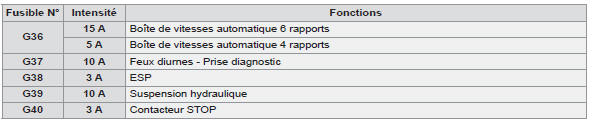

Tableau des fusibles

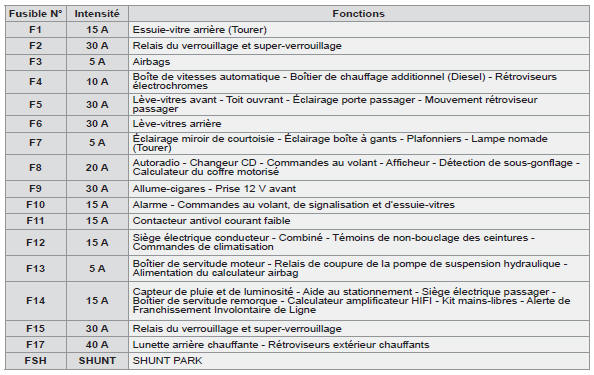

Tableau des fusibles
| Après intervention, refermez très soigneusement le couvercle.
Si le couvercle n’est pas bien positionné et mal fermé, cela pourrait provoquer des pannes graves sur votre véhicule. Pour des raisons identiques, veillez à ne pas introduire de liquide. |
! Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels.
Avant d’installer d’autres équipements ou accessoires électriques sur votre véhicule, consultez le réseau CITROËN.
CITROËN décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l’installation d’accessoires auxiliaires non fournis, non recommandés par CITROËN et non installés selon ses prescriptions, en particulier lorsque la consommation de l’ensemble des appareils supplémentaires branchés dépasse 10 milliampères.
Les maxi fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention doit être effectuée par le réseau CITROËN.
