Revue technique automobile Citroën C5: Fonction allumage automatique des feux de detresse

Prestation

La fonction allumage automatique des feux de détresse permet de signaler automatiquement :

  • les fortes décélérations,
  • les chocs (déclenchement d’un élément pyrotechnique).

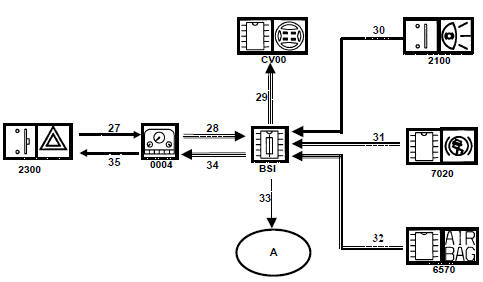

Synoptique : fonction allumage automatique des feux de détresse


Allumage automatique des feux de détresse

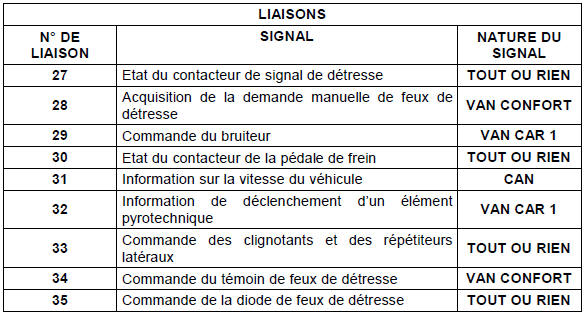

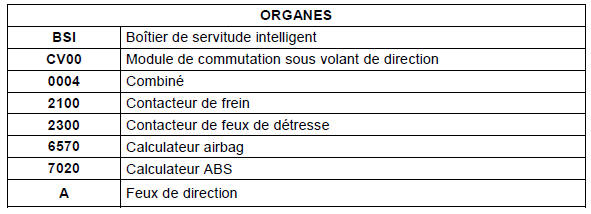

Légende :

  • flèche triple : liaison multiplexée,
  • flèche simple : liaison filaire.

Conditions d’allumage automatique / d’extinction des feux de

Conditions d’allumage automatique / d’extinction des feux de détresse

PAR DECELERATION BRUSQUE

CONDITIONS D’ALLUMAGE AUTOMATIQUE CONDITIONS D’EXTINCTION
SI appui sur la pédale de frein SI appui sur le contacteur de signal de détresse.
ET décélération supérieure ou égale à 7 m/s² OU appui sur la pédale d’accélération (dans le cas d’un déclenchement automatique par décélération brusque).
ET vitesse supérieure ou égale à 40 km/h OU disparition du +BAT (débranchement de la batterie).

PAR INFORMATION DE DECLENCHEMENT D’UN ELEMENT PYROTECHNIQUE

CONDITIONS D’ALLUMAGE AUTOMATIQUE CONDITIONS D’EXTINCTION
SI information de déclenchement d’un élément pyrotechnique provenant du calculateur airbag SI appui sur le contacteur de signal de détresse.
  OU passage de la clé de la position 0 à la position + APC

Description fonctionnelle : fonction allumage automatique des feux de détresse

ETAPE

DETAILS

  PAR DECELERATION BRUSQUE PAR DECLENCHEMENT D’UN ELEMENT PYROTECHNIQUE
1 Acquisition par le BSI des informations sur la vitesse du véhicule et l’accélération longitudinale diffusées par le calculateur ABS sur le réseau CAN. Transmission au BSI via le réseau VAN CAR1 de l’information de déclenchement d’un élément pyrotechnique par le calculateur airbag.
2 Le BSI détermine la nécessité de l’allumage automatique des feux de détresse.
3 Commande des feux de direction par le BSI .
Commande de l’allumage du témoin des feux de direction au combiné par le BSI via le réseau VAN CONFORT.
Commande du bruiteur par le BSI via le réseau VAN CAR 1.

Mode dégradé

La défaillance du système ou la disparition des informations décélération ou vitesse ne provoque pas l’allumage des feux de détresse et ne perturbe pas le fonctionnement des feux de détresse en mode manuel.

Si la disparition de l’information accélération intervient alors que les feux de détresse ont été allumés par la fonction automatique, les feux restent fonctionnels jusqu’à un appui sur la commande.

En cas de défaut du contacteur de frein, le BSI commande directement l’allumage des indicateurs de direction.
