Revue technique automobile Citroën C5: Transmission

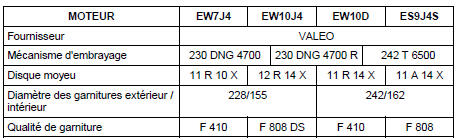

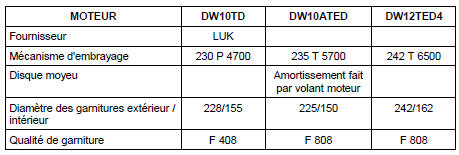

 EMBRAYAGE

Tous les véhicules sont équipés d’une commande d'embrayage hydraulique.

BOITES DE VITESSES

BOITES DE VITESSES

Le véhicule reçoit 4 types de boîtes de vitesses.

2 boîtes de vitesses mécaniques :

  • BE4/5,
  • ML5/T.

2 boîtes de vitesses automatiques :

  • AL4,
  • 4HP20.

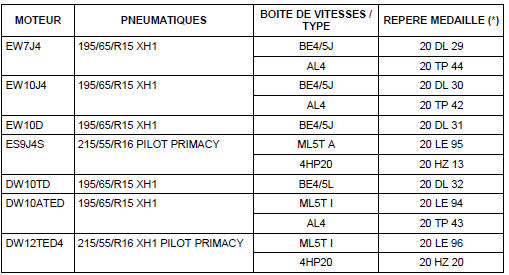

Affectation :

 Affectation
 Affectation

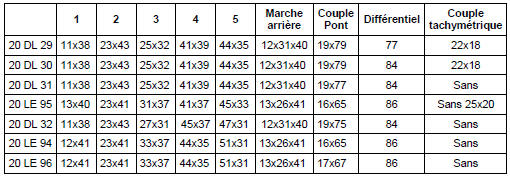

Caractéristiques des boites de vitesses mécaniques :

 Caractéristiques des boites de vitesses mécaniques
 Caractéristiques des boites de vitesses mécaniques

Capacités d'huile des boites de vitesses :

 Capacités d'huile des boites de vitesses
 Capacités d'huile des boites de vitesses

 TRANSMISSIONS

Transmission tubulaire avec palier intermédiaire côté droit

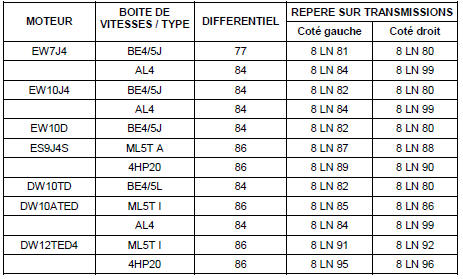

Affectation :


Affectation

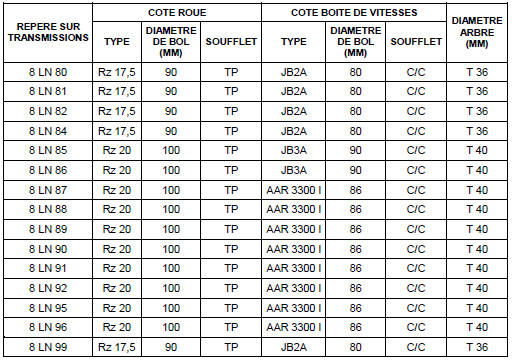

Caractéristiques :

 Caractéristiques
 Caractéristiques

Légende :

(C/C) - Soufflet "néoprène" (caoutchouc)

(TP) - Soufflet "thermoplastique"

Rz 17.5 - Joint à billes (diamètre 17,5 mm), type RZEPPA

Rz 20 - Joint à billes (diamètre 20 mm), type RZEPPA

JB2A - Entraîneur non usiné extérieurement (brut de forge)

JB3A - Entraîneur non usiné extérieurement (brut de forge)

AAR 3300 I - Entraîneur anti-shudder
