Pour plus d'informations, se reporter aux Recommandations générales des aides à la conduite et à la manoeuvre.

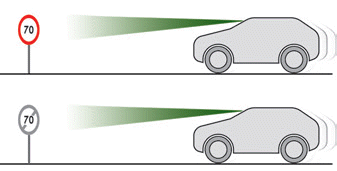

Ce système affiche au combiné la vitesse maximale autorisée localement, à partir de :
- Panneaux de limitation de vitesse détectés par la caméra.
- Informations de limitation de vitesse issues de la cartographie du système de navigation.

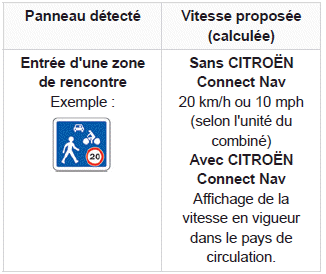

- Panneaux indiquant une zone de rencontre détectés par la caméra.

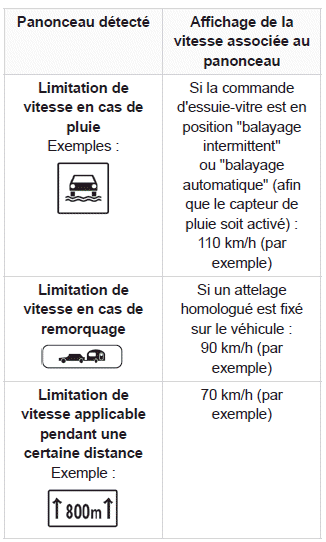

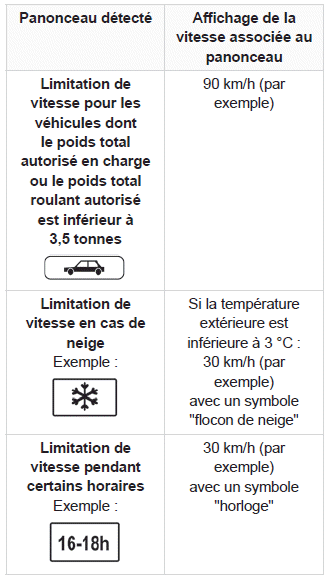

- Certains panonceaux détectés par la caméra.
Afin d'obtenir une information de limitation de vitesse issue du système de navigation pertinente, il est nécessaire de mettre à jour régulièrement la cartographie.
L'unité de la limitation de vitesse (km/h ou mph) dépend du pays dans lequel vous conduisez.
Elle est à prendre en compte lors du respect de la vitesse maximale autorisée.
Pour que le système fonctionne correctement lors d'un changement de pays, l'unité de vitesse du combiné doit correspondre à celle du pays de circulation.
La lecture automatique des panneaux est un système d'aide à la conduite et n'affiche pas toujours les limitations de vitesse correctes.
Les panneaux de limitation de vitesse présents sur la route sont toujours prioritaires par rapport à ceux affichés par le système.
Le système est conçu pour détecter les panneaux conformes à la Convention de Vienne sur la signalisation routière.
Les limitations de vitesse spécifiques, telles que celles destinées aux poids lourds, ne sont pas affichées.
L'affichage de la limitation de vitesse dans le combiné s'actualise au dépassement d'un panneau de signalisation destiné aux voitures (véhicules légers).
Par défaut, à chaque démarrage, le système est automatiquement activé.
Le paramétrage se fait par le
menu
Conduite / Véhicule de la tablette tactile.
Affichages au combiné
Le système est actif mais ne détecte pas d'information de limitation de vitesse.
À la détection d'une information de limitation de vitesse, le système affiche la valeur.
Pour une vitesse maximale proposée, la première fois que la vitesse du véhicule la dépasse de plus de 5 km/h (exemple : 95 km/h), la vitesse s'affiche en clignotant pendant 10 secondes (selon version).
Limites de fonctionnement
Le système ne prend pas en compte les réductions de limitations de vitesse imposées notamment dans les cas suivants :
- Intempéries (pluie, neige).
- Pollution atmosphérique.
- Remorquage.
- Conduite avec roue de secours de type galette ou chaînes à neige.
- Pneumatique réparé avec le kit de dépannage provisoire.
- Jeunes conducteurs.
Il est possible que le système n'affiche pas de limitation de vitesse s'il ne détecte pas de panneaux pendant une certaine durée et dans les situations suivantes :
- Panneaux masqués, non conformes à la norme, endommagés ou déformés.
- Cartographie obsolète ou erronée.
En complément à la Reconnaissance des panneaux, le conducteur peut retenir la vitesse affichée comme vitesse de consigne pour le limiteur ou le régulateur de vitesse à l'aide du bouton de mémorisation de la commande du limiteur ou du régulateur de vitesse.
Pour plus d'informations sur le Limiteur de vitesse, le Régulateur de vitesse ou le Régulateur de vitesse adaptatif, se reporter aux rubriques correspondantes.

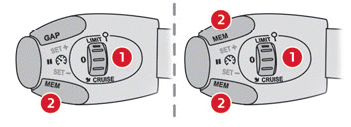

Commandes au volant
Affichage au combiné
Mémorisation de la vitesse
► Mettre en marche le limiteur / régulateur.
L'affichage des informations liées au limiteur / régulateur de vitesse apparaît.

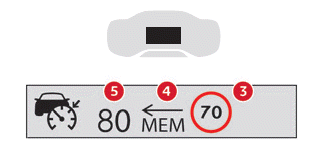

À la détection d'un panneau proposant une nouvelle consigne de vitesse, le système affiche la valeur et "MEM" clignote quelques secondes pour proposer de l'enregistrer comme nouvelle vitesse de consigne.
En cas d'écart de moins de 9 km/h entre la vitesse de consigne et la vitesse affichée par la Reconnaissance des panneaux, le symbole "MEM" ne s'affiche pas.
Selon les conditions de route, plusieurs vitesses peuvent s'afficher.
► Appuyer une première fois sur le bouton 2 pour demander l'enregistrement de la vitesse proposée.
Un message s'affiche pour confirmer la demande.
► Appuyer une seconde fois sur le bouton 2 pour confirmer et enregistrer la nouvelle vitesse de consigne.
L'afficheur revient ensuite à l'affichage courant.
Reconnaissance étendue des panneaux
Pour plus d'informations, se reporter aux Recommandations générales des aides à la conduite et à la manoeuvre.
Ce système complémentaire reconnaît ces panneaux de signalisation routière et les affiche au combiné d'instruments.
À son approche, le pictogramme du panneau correspondant s'affiche au combiné d'instruments.
Les panneaux de signalisation réels sont toujours prioritaires par rapport à ceux affichés par le système.
Les panneaux doivent être conformes à la Convention de Vienne sur la signalisation routière.
Activation / Désactivation
Le paramétrage se fait par le
menu
Conduite / Véhicule de la tablette tactile.
