Revue technique automobile Citroën C5: Generalites

PREAMBULE

L’éclairage intérieur est assuré par la gestion des éléments suivants :

  • 1 plafonnier avant avec 2 lecteurs de carte,
  • 1 plafonnier arrière avec 2 lecteurs de carte,
  • 2 éclaireurs de seuil avant,
  • 2 éclaireurs de cave à pied avant,
  • 2 éclaireurs de coffre,
  • 1 éclaireur de boite vide-poches.

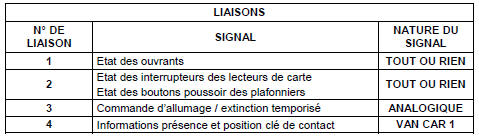

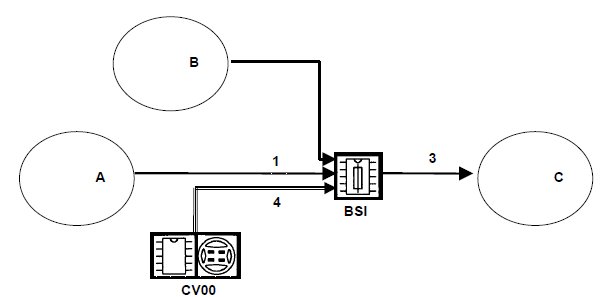

SYNOPTIQUE DE LA FONCTION ECLAIRAGE INTERIEUR

 De la fonction eclairage
 De la fonction eclairage

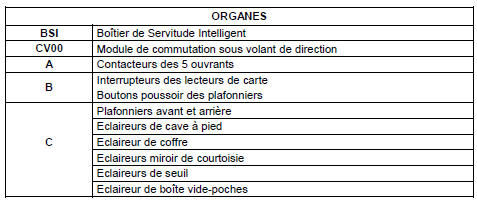

Légende :

  • Flèche simple : liaison filaire,
  • Flèche triple : liaison multiplexée.

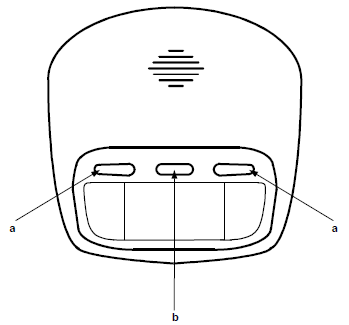

DESCRIPTION DES PLAFONNIERS

DESCRIPTION DES PLAFONNIERS

 Description des plafonniers
 Description des plafonniers

Principe de fonctionnement

    Eclairage interieur
    ...

    Principe de fonctionnement
    FONCTION PLAFONNIERS Prestation La fonction plafonnier permet de gérer l’allumage des lampes suivantes : 1 lampe w5w pour le plafonnier avant, 1 lampe w5w pour le plafonnier arri&egra ...
