Cette position de maintenance permet de nettoyer les lames ou de procéder au remplacement des balais. Elle peut également être utile, par temps hivernal (gel, neige), pour dégager les lames du pare-brise.
Pour conserver l'efficacité des essuievitres à balais plats, il est conseillé :
- Les manipuler avec précaution.
- Les nettoyer régulièrement avec de l'eau savonneuse.
- Ne pas les utiliser pour maintenir une plaque de carton contre le pare-brise.
- Les remplacer dès les premiers signes d'usure.
Avant démontage d'un balai avant

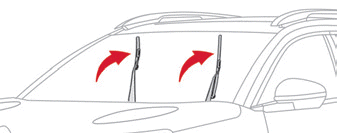

Immédiatement après la coupure du contact, toute action sur la commande d'essuie-vitre positionne les balais verticalement.
► Procéder à l'opération souhaitée ou au remplacement des balais.
Après remontage d'un balai avant
► Pour remettre les balais dans leur position initiale après intervention, mettre le contact et manoeuvrer la commande.
Changement d'un balai d'essuie-vitre
Démontage / Remontage à l'avant
► Effectuer ces opérations de changement de balais en se plaçant côté conducteur.

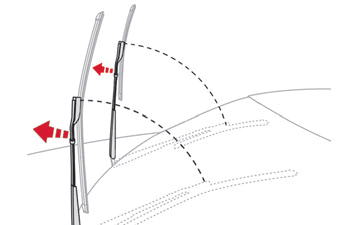

► En commençant par le balai le plus éloigné de soi, saisir chaque bras par sa partie rigide et le relever jusqu'en butée.
Faire attention à ne pas saisir les bras au niveau des gicleurs.
Ne pas toucher aux balais - Risque de déformations irrémédiables.
Ne pas lâcher en cours de mouvement - Risque de détérioration du pare-brise !
► Nettoyer le pare-brise à l'aide d'un liquide lave-vitre.
Ne pas appliquer de produits déperlants du type "Rain X".
► Déclipper le balai usé le plus proche de soi et le retirer.
► Installer le nouveau balai et le clipper.
► Répéter la procédure pour l'autre balai.
► En commençant par le balai le plus proche de soi, saisir de nouveau chaque bras par sa partie rigide, puis le rabattre avec précaution en l'accompagnant jusqu'au pare-brise.
Démontage / Remontage à l'arrière
► Saisir le bras par sa partie rigide et le relever jusqu'en butée.
► Nettoyer la lunette arrière à l'aide d'un liquide lave-vitre.
► Déclipper le balai usé et le retirer.
► Installer le nouveau balai et le clipper.
► Saisir de nouveau le bras par sa partie rigide, puis le rabattre avec précaution en l'accompagnant jusqu'à la lunette arrière.
Commande d'essuie-vitre
SécuritéSchema electrique air bag
Schema electrique AIR Bag
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
CV00 - Module de commutation sous volant (COM2000)
M000 - Masse
MC11 - M ...
Bien voir
Éclairage
Éclairage
Bague A
Feux éteints.
Allumage automatique des projecteurs.
Feux de position.
Feux de croisement ou de route.
Tirez la commande à fond vers vous pour inverser feux de croisement/ feux
de route.
Bague B
Projecteurs antibrouil ...
Surtapis
Surtapis
Équipement disponible pour le conducteur et le passager avant.
Démontage
Reculez le siège au maximum,
Déclipez les fi xations,
retirez les fi xations, puis le surtapis.
Remontage
Positionnez correctement le surtapis,
Clippez les fi xati ...
