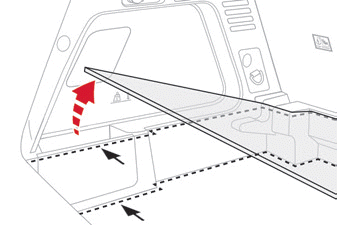

Selon équipement, ce plancher à deux positions permet d'optimiser le volume du coffre grâce aux butées latérales placés sur les côtés :
- Position haute (100 kg maxi) : pour obtenir un plancher plat jusqu'aux sièges avant, lorsque les sièges arrière sont rabattus.
- Position basse (150 kg maxi) : volume du coffre maximal.

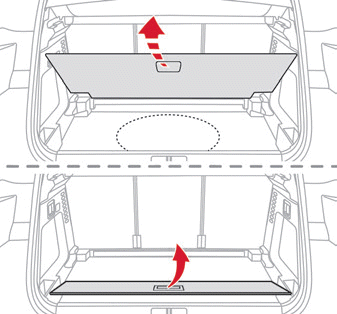

Pour le déplacer en hauteur :
► Soulever et tirer le plancher vers soi à l'aide de sa poignée centrale, puis s'aider des butées latérales pour le déplacer.
► Pousser le plancher à fond vers l'avant pour le mettre en place sur la position souhaitée.
Veiller à ce que le coffre soit vide avant de manipuler le plancher de coffre.

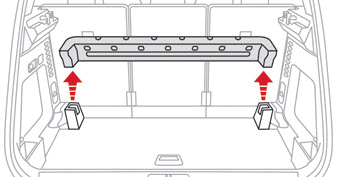

Pour augmenter le volume du coffre avec le plancher en position basse : ► Tirer verticalement la traverse des sièges arrière au niveau des repères.
► Pour la remettre en place, pousser à fond jusqu'à son enclenchement.
Bac de rangement
► Relever le plancher de coffre au maximum ou soulever le tapis de coffre articulé (selon version) pour accéder au bac de rangement.
Selon version, il comporte :
- Un kit de dépannage provisoire de pneumatique avec l'outillage de bord.
- Une roue de secours avec l'outillage de bord.
- Le câble de charge de la batterie de traction (Hybride rechargeable).
Éclairage du coffre
Il s'allume automatiquement à l'ouverture et s'éteint automatiquement à la fermeture du coffre.
La durée d'éclairage varie suivant le contexte :
- Contact coupé, environ 10 minutes.
- En mode économie d'énergie, environ 30 secondes.
- Moteur tournant, sans limite.
