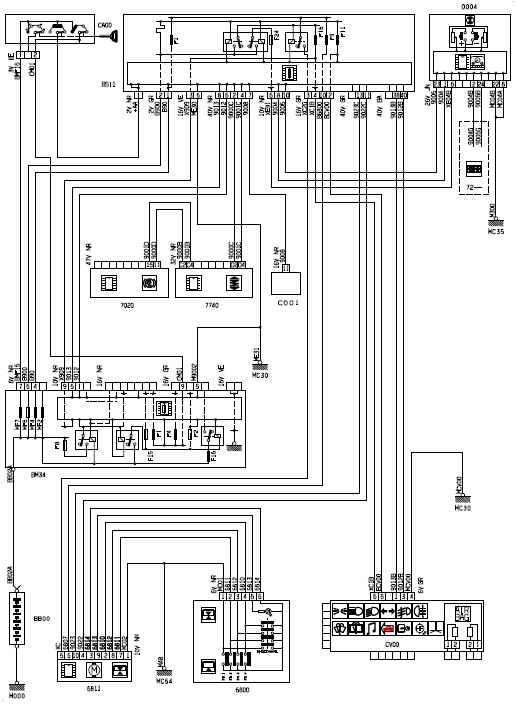

Revue technique automobile Citroën C5: Schema electrique

Toit ouvrant


Toit ouvrant

Nomenclature

BB00 - Batterie

BM34 - Boîtier de servitude moteur 34 fusibles

BSI1 - Boîtier de servitude intelligent

C001 - Connecteur diagnostic

CA00 - Contacteur antivol

CV00 - Module de commutation sous volant (COM2000)

M000 - Masse

MC30 - Masse

MC35 - Masse

MC54 - Masse

0004 - Combiné

6800 - Contacteur toit ouvrant

6811 - Moteur toit ouvrant impulsionnel

7020 - Calculateur anti blocage de roues

7740 - Bloc électrohydraulique suspension

72 - - - Fonction ordinateur de bord - montre

Operations apres vente
LECTURE DES DEFAUTS Les défauts suivants peuvent être lus à l'aide de l'outil de diagnostic : tension d'alimentation hors limites, calculateur de toit ouvrant défaill ...
