Les moteurs Diesel BlueHDi sont équipés d'un dispositif qui associe le système d'antipollution SCR (Réduction Catalytique Sélective) et le filtre à particules (FAP) pour le traitement des gaz d'échappement. Ils ne peuvent fonctionner sans liquide AdBlue.
Le dispositif réglementaire d'antidémarrage du moteur s'active automatiquement dès que le réservoir d'AdBlue est vide. Il n’est alors plus possible de démarrer le moteur tant qu’un niveau minimal d’AdBlue n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à 2 400 km, elle ne s'affiche pas automatiquement.
► Appuyer sur ce bouton pour afficher momentanément l'autonomie de roulage.
Actions requises liées au manque d'AdBlue

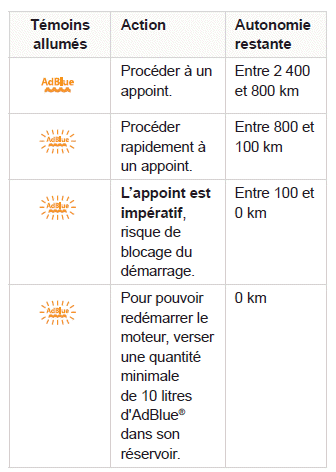

Les témoins suivants s’allument lorsque la quantité d’AdBlue est inférieure au niveau de réserve correspondant à une autonomie de 2 400 km.
Accompagnant les témoins, des messages vous rappellent régulièrement la nécessité de faire l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail des messages affichés.
Pour plus d'informations sur l'AdBlue (BlueHDi), et notamment pour réaliser l'appoint, se reporter à la rubrique correspondante.
Prise en compte d'un appoint
Il se peut que le système ne détecte pas un appoint instantanément, mais seulement au bout de quelques kilomètres.
Dysfonctionnement du système 1 d'antipollution SCR
Détection d'un dysfonctionnement
En cas de détection
d'un dysfonctionnement,
ces témoins s'allument,
accompagnés d'un signal
sonore et de l'affichage d’un
message de type "Défaut
antipollution".
L'alerte se déclenche en roulant, lorsque le dysfonctionnement est détecté pour la première fois, puis à la mise du contact lors des trajets suivants, tant que la cause du dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement temporaire, l'alerte disparaît au cours du trajet suivant, après contrôle de l'autodiagnostic du système d'antipollution SCR.
Dysfonctionnement confirmé pendant la phase de roulage autorisé (entre 1 100 et 0 km)
Après 50 km parcourus avec l'affichage permanent du signalement d'un dysfonctionnement, la défaillance du système SCR est confirmée.
Le témoin AdBlue clignote, accompagné de l'affichage d'un message ("Défaut antipollution : Démarrage interdit dans X km"), indiquant l'autonomie de roulage exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les 30 secondes. L'alerte est renouvelée dès la mise du contact.
Vous pouvez rouler jusqu’à 1 100 km avant le déclenchement du dispositif d’antidémarrage du moteur.
Dès que possible, faire vérifier le système dans le réseau CITROËN ou dans un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message "Défaut antipollution : Démarrage interdit" s’affiche.
Pour le redémarrage du moteur Faire appel au réseau CITROËN ou à un atelier qualifié.
Indicateur de niveau d'huile
moteur
Indicateur de puissance
(Hybride rechargeable)Frein de stationnement
électrique
Ce système réalise, en fonctionnement
automatique, le serrage du frein de
stationnement à l'arrêt du moteur et le
desserrage dès la mise en mouvement du
véhicule.
À tout moment, moteur tournant :
â–º Pour serrer le frein de stationnement, tirer
brièvement la commande.
â–º Pour ...
Stop & Start
La fonction Stop & Start met le moteur en
veille - mode STOP - lors de phases d'arrêt du
véhicule (ex. : feux rouges, embouteillages).
Le moteur redémarre automatiquement - mode
START - dès que le conducteur manifeste
l'intention de repartir.
La fonction est destinée à rà ...
Schema electrique
Toit ouvrant
Toit ouvrant
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
CV00 - Module de commutation sous volant (COM2000)
M000 - Masse
MC30 - Masse
...
