Revue technique automobile Citroën C5: Identification

CARACTERISTIQUES GENERALES

Caracteristiques generales Citroën C5
Caracteristiques generales Citroën C5

Légende :

  1. Frappe châssis (marquage à froid gravé sur la carrosserie)
  2.  Plaque constructeur véhicule.
  3. Numéro opr et code couleur peinture (étiquette située sur le pied avant côté porte conducteur)
  4.  Pression de gonflage et référence des pneumatiques (étiquette située sur le pied avant côté porte conducteur)
  5. Numéro de série (visible au travers du pare-brise)
  6. Repère boite de vitesses - numéro d’ordre de fabrication
  7. Type réglementaire moteur - numéro d’ordre de fabrication

PLAQUE CONSTRUCTEUR VEHICULE


Plaque constructeur vehicule

La plaque constructeur comporte les indications suivantes :

  • (a) - numéro de réception communautaire (*),
  • (b) - numéro dans la série du type,
  • (c) - poids total autorisé en charge (*),
  • (d) - poids total roulant autorisé (*),
  • (e) - poids maximum sur l’essieu avant (*),
  • (f) - poids maximum sur l’essieu arrière (*).

(*) : selon pays de commercialisation.

TYPES MINES

Structure

Exemple : D.C.6.F.Z.B

Le type mines est composé de 6 chiffres ou lettres.

  • D = famille de véhicule.
  • C = silhouette.
  • 6. F.Z = moteur.
  • B = version de la norme dépollution.

 Famille

 Silhouette

 Silhouette

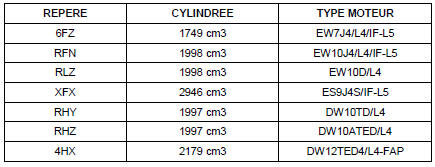

Moteur

Moteur

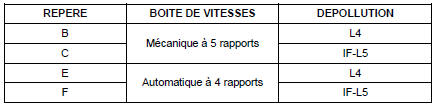

 Version (BV dépollution)

 Version (BV dépollution)

Caracteristiques generales du nouveau vehicule C5

    Gamme commerciale
    LEGENDE Repères utilisés dans les tableaux "gamme commerciale" :  (d) = dépollution,  L4 = CEE 2000 (norme Euro 3),  IFL5 = V55082 (Euro). &nb ...

    Caracteristiques generales du nouveau vehicule C5
    ...
