PREAMBULE

La fonction contrôle de survitesse permet à l’utilisateur d’être averti par un signal sonore et par un message à l’écran Multifonction du dépassement d’une vitesse limite (programmable selon version) de déplacement de son véhicule.

LE MODULE DE COMMUTATION SOUS VOLANT DE DIRECTION

 Le module de commutation sous volant de direction
 Le module de commutation sous volant de direction

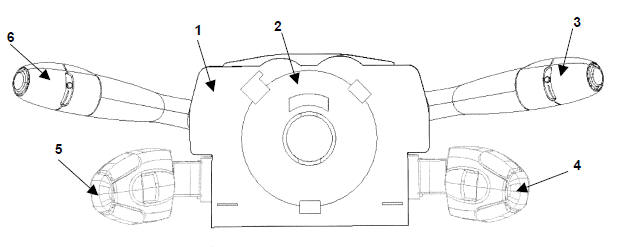

Le module de commutation sous volant de direction est un boîtier monobloc qui regroupe les éléments suivants :

  •  le support combinateur (1),
  •  le contact tournant (2),
  •  le commutateur d’essuyage (3),
  •  la commande de système audio (4) (selon version),
  •  le commutateur de régulation de vitesse (5) (selon version),
  • le commutateur d’éclairage (6).

Le module de commutation sous volant de direction effectue l’interface homme / machine pour les commandes de radio, de régulation de vitesse, d’essuyage et d’éclairage .

Le module de commutation sous volant de direction retransmet au BSI les actions de l’utilisateur via le réseau multiplexé VAN CAR 1.

Le Module de commutation sous volant de direction assure également les fonctions suivantes :

  •  pilotage du bruiteur intégré au support combinateur en fonction des demandes de son émis par le BSI,
  • réception des messages HF en provenance du plip et des émetteurs de sous-gonflage,
  • communication avec le transpondeur pour l’antidémarrage codé,
  • retransmettre les informations provenant du capteur d’angle volant.

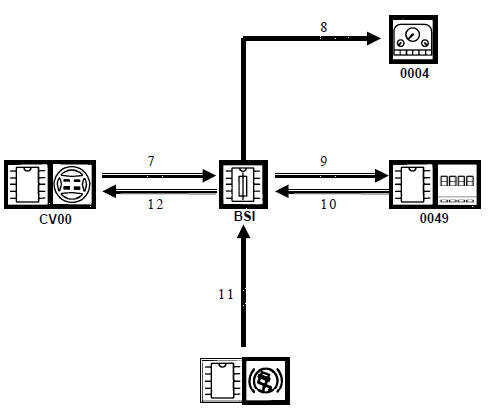

SYNOPTIQUE DE LA FONCTION CONTROLE DE SURVITESSE


Synoptique de la fonction controle de survitesse

Légende :

  •  Flèche triple : liaison multiplexée.

LIAISONS
N° DE LIAISON

SIGNAL

NATURE DU SIGNAL
7 Etat du bouton poussoir du commutateur d'essuyage VAN CAR 1
8 Information vitesse véhicule VAN CONFORT
9 Etat du bouton poussoir du commutateur d'essuyage.

Affichage du message d'alerte survitesse.

Affichage du message d'activation / neutralisation de la fonction contrôle de survitesse.

VAN CONFORT
10 Demande d’activation / neutralisation de fonction contrôle de survitesse

Demande de mémorisation de la vitesse courante du véhicule

VAN CONFORT
11 Information sur la vitesse du véhicule CAN
12 Commande du bruiteur VAN CAR 1
    Controle de survitesse
    ...

    Principe de fonctionnement
    ...
