Revue technique automobile Citroën C5: Fonction allumage automatique des feux de croisement

Prestation

En mode automatique, l’allumage des feux est réalisé à partir des paramètres suivants :

La fonction du capteur de luminosité est de donner une information représentative de la luminosité ambiante extérieure au niveau du véhicule et devant celui-ci.

Le capteur de luminosité est composé des éléments suivants :

Activation / neutralisation de la fonction allumage automatique des feux de croisement

L’activation ou la neutralisation de la fonction allumage automatique des feux s’effectue en position +ACC par un appui long de deux secondes sur le bouton poussoir en bout de levier du commutateur d’éclairage. Chaque appui long effectué sur le bouton poussoir est accompagné d’un bip de confirmation et d’un message sur l’afficheur multifonction précisant l’état actif de la fonction. L’ état de la fonction est mémorisé à chaque coupure du contact. L’état actif est rappelé à chaque passage de la clé en position +ACC.

Conditions d’allumage automatique / extinction des feux de croisement

Par l’information luminosité extérieure

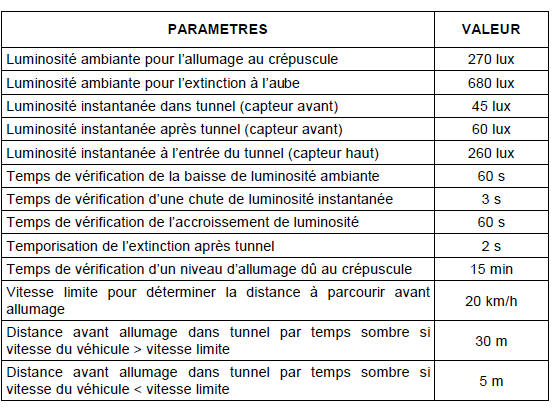

L’allumage et l’extinction des feux se font en fonction des paramètres suivants :

Le système ne demande pas l’allumage des feux s’il s’agit d’un pont ou d’une zone d’ombre passagère.

Nota : L’allumage automatique est actif moteur tournant

Nota : L’allumage automatique est actif moteur tournant

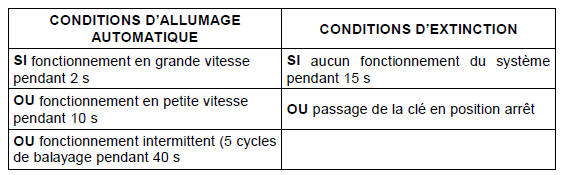

Par l’état du système d’essuyage


Par l’état du système d’essuyage

Pas de consigne d’allumage des feux :

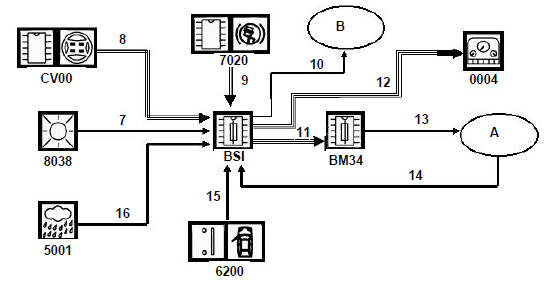

Synoptique : fonction allumage automatique des feux de croisement

 Synoptique : fonction allumage automatique des feux de croisement
 Synoptique : fonction allumage automatique des feux de croisement

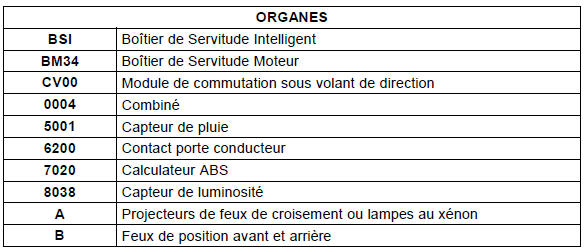

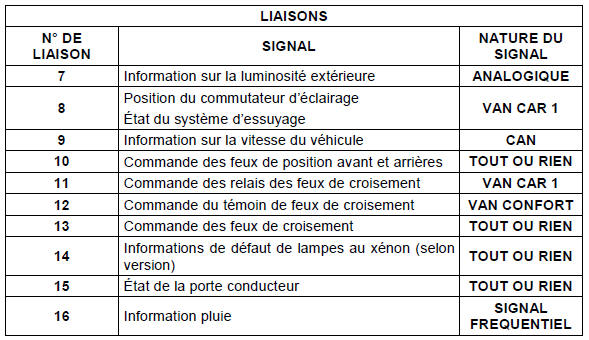

Légende :

Description fonctionnelle : Fonction allumage automatique des feux

Description fonctionnelle : Fonction allumage automatique des feux de croisement

Allumage automatique / extinction des feux par capteur de luminosite
ETAPE

DETAILS

A Acquisition et filtrage du signal provenant du capteur de luminosité par BSI
B Le BSI détermine si l’on est dans les conditions d’allumage / extinction automatique (selon la luminosité extérieure)
C Commande des feux de position par le BSI
Commande du relais de feux de croisement au BSM par le BSI ,via le réseau VAN CAR1
Commande de l’allumage du témoin de feux de croisement au combiné par le BSI via le réseau VAN CONFORT

ALLUMAGE AUTOMATIQUE PAR ACTIVATION DU SYSTEME D’ESSUYAGE

ETAPE

DETAILS

A Activation automatique Activation manuelle
Acquisition et filtrage du signal provenant du capteur de pluie par le BSI Action du conducteur sur le commutateur d’essuyage
B Le BSI détermine le mode de balayage à adopter en fonction de la nature des précipitations et déclenche le système d’essuyage Le BSI déclenche le système d’essuyage selon la position du commutateur d’essuyage.
C Commande des feux de position par le BSI
Commande des relais de feux de croisement au BSM par le BSI ,via le réseau VAN CAR1
Commande de l’allumage du témoin de feux de croisement au combiné par le BSI via le réseau VAN CONFORT

Nota : Les commandes manuelles du système d’allumage des feux sont systématiquement prioritaires à l’allumage automatique. De plus toute reprise manuelle annule les temporisations en cours sur la durée d’allumage déterminée dans la stratégie de fonctionnement en automatique.

Nota : L’allumage des feux est maintenu pendant 30 secondes lors du passage de la clé en position arrêt si le niveau de luminosité extérieure est jugé insuffisant. La temporisation est réinitialisé à l’ouverture et à la fermeture de la porte conducteur.

Nota : Si le moteur est arrêté, la neutralisation du mode d’allumage automatique éteindra les feux s’ils étaient allumés.
