Revue technique automobile Citroën C5: Generalites

PREAMBULE

Les vitres avant et les vitres arrière du véhicule peuvent être commandées depuis la place conducteur (selon versions).

Les passagers commandent uniquement leur vitre.

Les quatre vitres sont équipées d'une sécurité anti-pincement.

Le conducteur peut neutraliser depuis sa platine de commande le fonctionnement des lève vitres arrière.

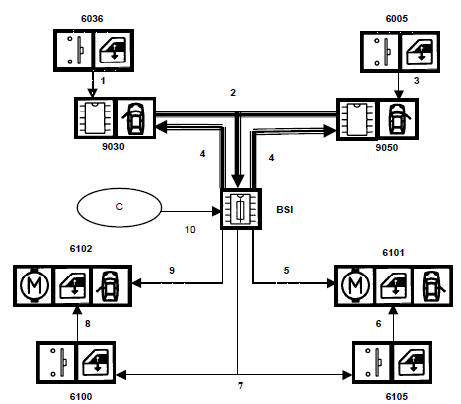

SYNOPTIQUE GENERAL


Leve-vitres

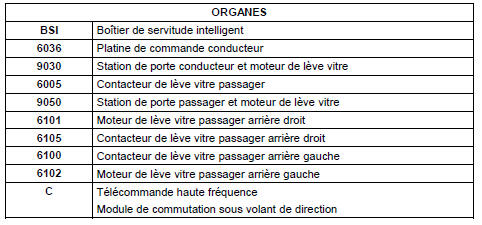

Légende :

  • flèche simple : liaison filaire,
  • flèche triple : liaison multiplexée.

LIAISONS

N° DE LIAISON

SIGNAL

NATURE DU SIGNAL
1 Demande de déplacement des vitres avant et arrière

Demande de neutralisation des vitres arrière

ANALOGIQUE

TOUT OU RIEN

2 Etat du contacteur de lève vitre de la vitre concernée VAN CAR 2
3 Demande de déplacement de la vitre avant passager NUMERIQUE
4 Commande de déplacement des lève-vitres avant VAN CAR 2
5 Commande de déplacement de la vitre arrière droite TOUT OU RIEN
6 Commande de déplacement de la vitre arrière droite NUMERIQUE
7 Commande d’autorisation de déplacement des vitres arrière TOUT OU RIEN
8 Commande de déplacement de la vitre arrière gauche NUMERIQUE
9 Commande de déplacement de la vitre arrière gauche TOUT OU RIEN
10 Gestion centralisée des vitres

Etat du système d'essuyage des vitres

SIGNAL HF (433 mhz)

VAN CONFORT

    Leve-vitres
    ...

    Principe de fonctionnement
    PRESTATIONS DU CONTACTEUR DE LEVE-VITRES POSITION DU CONTACTEUR MODE DE FONCTIONNEMENT DES VITRES FONCTIONNEMENT DU LEVE-VITRE Maintenu au 1er cran par basculemen ...
