PREAMBULE
La fonction alarme anti-effraction protège le véhicule de toutes effractions par surveillance périmétrique et volumétrique.

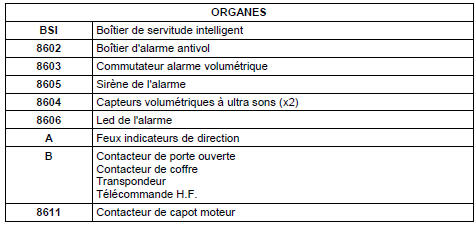

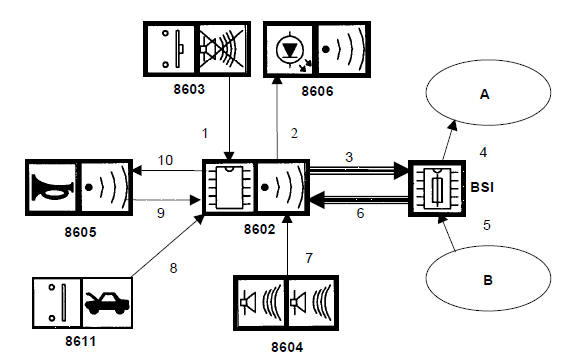

SYNOPTIQUE GENERAL

Alarme anti-effraction

|
LIAISONS |
||
| N ° DE LIAISON |
SIGNAL |
NATURE DU SIGNAL |
| 1 | Désactivation des capteurs volumétriques à ultra sons | TOUT OU RIEN |
| 2 | Commande de la led de l'alarme | NUMERIQUE |
| 3 | Information détection volumétrique. Information ouverture capot. Défaut de la liaison sirène. Information bouton poussoir d'éjection de la volumétrie. Demande de clignotement des feux indicateurs de direction |
VAN CAR 2 |
| 4 | Commande des feux indicateurs de direction | TOUT OU RIEN |
| 5 | Information verrouillage / déverrouillage du véhicule. Information présence et reconnaissance de la clef de contact |
VAN CAR 1 |
| 6 | Changement d'état des capteurs de portes ouvertes. Activation / désactivation de l'alarme. Demande de signal sonore pour porte ouverte. Présence du +APC pour recharge batterie. Information éjection volumétrique. |
VAN CAR 2 |
| 7 | Information sur changement de la volumétrie | ANALOGIQUE |
| 8 | Information sur l'état du capot moteur | TOUT OU RIEN |
| 9 | Etat de la sirène | NUMERIQUE |
| 10 | Commande de la sirène. Charge de la batterie de la sirène |
NUMERIQUE ANALOGIQUE |
IMPLANTATION
Implantation du boîtier d'alarme antivol
Le boîtier de l'alarme antivol est fixé sous la planche de bord à l'intérieur du pied de porte avant gauche.
Implantation de la sirène
La sirène de l'alarme est fixée sur la doublure d'aile arrière gauche, les fixations sont accessibles de l'intérieur du coffre.
Principe de fonctionnementTest manuel dans le
combiné
Cette fonction permet, à tout instant, de vérifier
certains indicateurs et d'afficher le journal des
alertes.
► Moteur tournant, appuyer brièvement sur ce
bouton.
Les informations suivantes s'affichent au
combiné :
- Niveau d'huile moteur.
- Échéance de révision.
...
Approvisionnement en
carburant
Capacité du réservoir : environ 53 litres
(Essence ou Diesel) ou 43 litres (Hybride
rechargeable).
Niveau de réserve : 6 litres environ.
Réserve de carburant
Lorsque le niveau de réserve du
réservoir est atteint, ce témoin
s'allume au combiné, accompagné de l'affichage
d& ...
Brochage calculateur
CONNECTEUR 40 VOIES BLANC (MSQ)
EM1 (Connecteur Electronique vers faisceau Habitacle).
CONNECTEUR 40 VOIES GRIS (MQS)
EH2 (Connecteur Electronique vers faisceau Habitacle)
CONNECTEUR 40 VOIES NOIR (MQS)
EP (Connecteur Electronique vers faisceau Principal)
...
