Revue technique automobile Citroën C5: Fusibles – BSI (Dans l'habitacle)

Revue technique automobile Citroën C5 / Equipements electriques / Fusibles – BSI (Dans l'habitacle)

Le bsi est implanté derrière le vide poche conducteur.

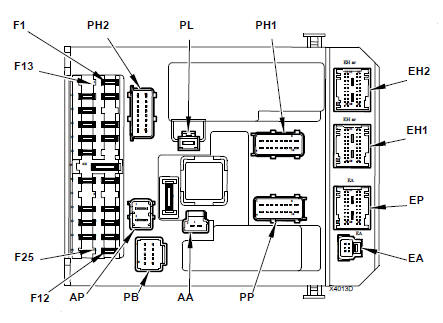

Boîtier de servitude intelligent : vue de dessus.

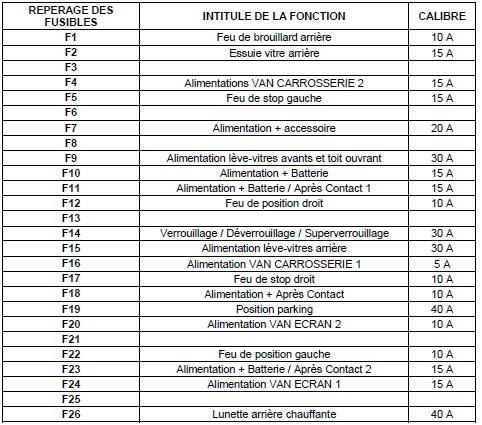

Fusibles – BSI (dans l'habitacle)
