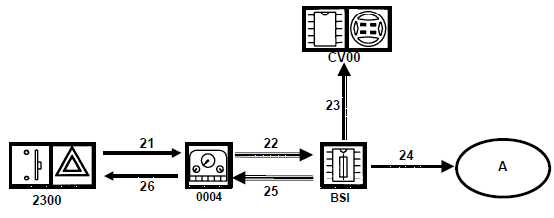

Synoptique : fonction feux de détresse
Fonction feux de détresse

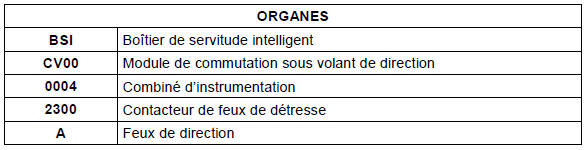

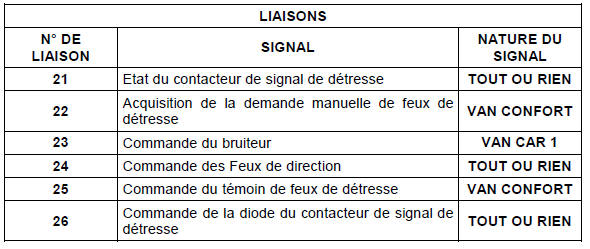

Légende :
| ETAPE |
DETAILS |
| 1 | Action du conducteur sur le contacteur de signal de détresse. |
| 2 | Acquisition de l’état du contacteur de signal de détresse par le
combiné.
Transmission de l’état du contacteur de signal de détresse au BSI via le réseau VAN CONFORT . |
| 3 | Commande des feux de direction par le BSI |
| Commande de l’allumage du témoin des feux de direction au combiné
par le BSI via le réseau VAN CONFORT.
Commande de l’allumage de la diode du contacteur de signal de détresse au combiné par le BSI via le réseau VAN CONFORT. |
|
| Commande du bruiteur par le BSI via le réseau VAN CAR 1. |
Nota : En mode économie, le BSI ne commande pas l’allumage de la diode du contacteur de signal de détresse et le fonctionnement du bruiteur au Module de commutation sous volant de direction.
Fonction bruiteur oubli des feux
Fonction allumage automatique des feux de detresseOperations apres-vente
LECTURE DE DEFAUTS
Il est possible de lire les défauts suivants à l'aide de l'outil de
diagnostic :
absence de communication avec le BSI,
défaut de communication sur le fil DATA,
défaut de communication sur le fil DATAB,
d&eacut ...
