Revue technique automobile Citroën C5: Equipement autoradio

 PRESENTATION

Le véhicule peut recevoir trois types d'autoradios :

  •  radio cassette mécanique : RB2,
  •  radio compact disque : RD2,
  •  radiotéléphone : RT2.

Variantes :

  •  avec ou sans amplificateur de puissance (HiFi) pour le RD2 et le RT2.

Les véhicules ont les pré-équipements de série suivants :

  •  précâblage des haut-parleurs et des tweeters,
  •  précâblage de l’autoradio,
  •  précâblage alimentation antenne,
  •  boîtier d'impédance,
  •  une antenne courte amplifiée.

Les autoradios série sont associés à une commande démontable sur le module de commutation sous volant de direction.

CARACTERISTIQUES

Les autoradios (RB2, RD2 et RT2) sont protégés par un code correspondant aux 8 derniers chiffres du VIN (Vehicle Identification Number). A la mise du +APC, le BSI vérifie son appairage avec l'autoradio. Si ce n'est pas le cas, l'autoradio passe en mode brouillé.

Le radiotéléphone RT2 offre les fonctionnalités d'un téléphone portable GSM associé à un kit mains libres :

  • envoi et réception d'appels avec coupure automatique de la source audio active lors de la prise d'appels,
  • affichage des fonctions de téléphonie sur l'écran à cristaux liquides intégré au radiotéléphone,
  • acquisition de la voix de l'utilisateur par un microphone spécifique situé dans l'embase du plafonnier,
  • restitution de la voix de l'interlocuteur par l'intermédiaire des haut-parleurs du véhicule,
  • gestion des messages SMS (télé messages),
  • Appel d'urgence,
  • compatibilité avec un combiné téléphonique déporté.

L'affichage des informations relatives aux autoradios est déporté à l'écran multifonctions.

Caractéristiques des haut-parleurs :

  • planche de bord : 2 tweeters,
  • portes avant : 2 haut-parleurs (boomers, diamètre 165 mm),
  • portes arrière : 2 haut-parleurs (boomers, diamètre 165mm).

La variante HiFi est équipée :

  • planche de bord : 2 medium/tweeters,
  • portes avant : 2 haut-parleurs (woofers, diamètre 165 mm),
  • portes arrière : 2 haut-parleurs (woofers, diamètre 165 mm) et 2 tweeters,
  • coffre : 1 amplificateur 4 x 20W,
  • sous siège avant droit : changeur compact disques multiplexé.

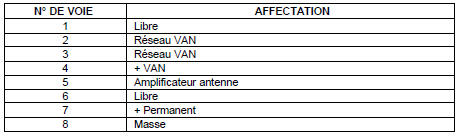

Connecteur des entrées (8 voies noir)

Important : L’installation d’un autoradio non multiplexé nécessite le montage d’un faisceau complémentaire et d’un enjoliveur de façade, disponibles en accessoirie dans le réseau CITROËN.

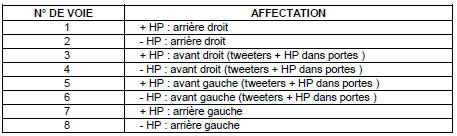

Connecteur des sorties (8 voies blanc)

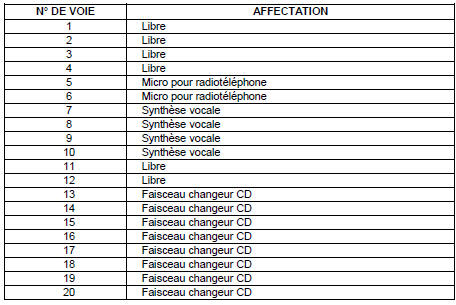

Connecteur interface compact disques 20 voies

Connecteur interface compact disques 20 voies

PREEQUIPEMENT KIT MAIN LIBRE

PREEQUIPEMENT KIT MAIN LIBRE

Tous les véhicules équipés d'un autoradio de série (RB2, RD2) possèdent le pré-équipement kit main libre suivant :

  • une antenne GSM spécifique intégrant la fonction radio,
  • un câble d'antenne (coaxial) spécifique radio / GSM,
  • des câbles d'alimentation (alimentation, câble micro),
  • une liaison radio (MUTE + HP).

Nota : Le kit main libre est proposé en Accessoirie. Le kit main libre contient un support à fixer sur le côté de la façade centrale.
