La prise diagnostic est implantée derrière le vide poche conducteur à côté du BSI.

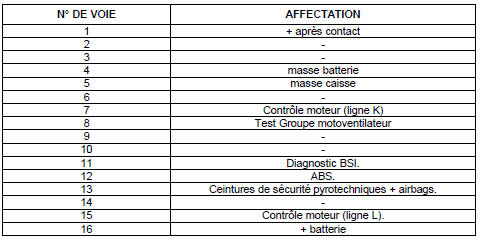

Affectation des 16 voies du connecteur
Les outils de diagnostic, en les connectant sur la prise centralisée de diagnostic, permettent d'effectuer les opérations suivantes :
Boitier porte-fusibles BH12 (Dans l'habitacle)
Equipement autoradioFeux de recul
Synoptique : fonction feux de recul
Synoptique : fonction feux de recul
Légende :
flèche triple : liaison multiplexée,
flèche simple : liaison filaire.
Description fonctionnelle : fonction feux de recul
...
Module de commutation sous volant de direction
Le module de commutation sous volant de direction est un boîtier monobloc
regroupant :
le support combinateur (1),
le contact tournant (2),
le commutateur d’essuyage (3),
la commande de système audio (4) (selon version),
le commutateur de régulation de vitesse (5) ...
Principe de fonctionnement
SCHEMA DE LA GRILLE DE LEVIER DE BOITE AUTOMATIQUE A
COMMANDE SEQUENTIELLE
Schema de la grille de levier de boite automatique a commande sequentielle
Par un déplacement du levier le conducteur va sélectionner un mode de
fonctionnement pour la boite automatique à comman ...
