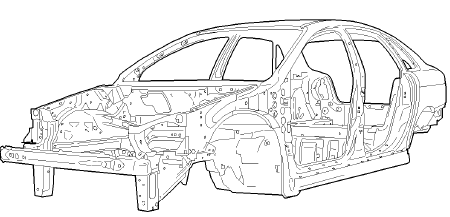

Structure
La structure de ce véhicule est conçue de façon à répondre aux normes de chocs avant et arrière les plus exigeantes.
La structure est constituée de zones renforcées ou de zones à déformation programmées limitant ainsi les risques de blessures des occupants.
La carrosserie est entièrement nouvelle, de type berline tricorps avec hayon. Celle ci repose, sur un soubassement entièrement nouveau qui servira de plateforme de base pour tous les futurs véhicules des segments M2 et H.
La carrosserie est en tôle d’acier avec utilisation locale de tôle à haute limite élastique (tôle HLE) et de tôle à très haute limite élastique (tôle THLE) pour les doublures des montant de baie de pare-brise.
Son assemblage est constitué de 4200 points de soudure et de l'utilisation du soudo-collage pour le plancher arrière.
Les pièces de renfort (brancards, longerons, traverses) sont réalisées en tôle de forte épaisseur (de l'ordre de 2 à 2,5 mm).
La masse de la caisse est de 369 kg.
Variantes :
Ailes AV
Ailes avant vissées.
Aile avant gauche étanchée en partie supérieure.
Capot
Capot et doublure de capot en aluminium.
Nota : L'enjoliveur arrière de capot doit être déposé lors de la mise en position verticale du capot (après dépose des équilibreurs).
Pare-brise
Pare-brise athermique et collé.
Découpe de la sérigraphie du pare-brise pour permettre la visualisation du numéro VIN.
Variantes :
Carrosserie
PortesPosition particulière des
essuie-vitres avant
Cette position de maintenance permet
de nettoyer les lames ou de procéder au
remplacement des balais. Elle peut également
être utile, par temps hivernal (gel, neige), pour
dégager les lames du pare-brise.
Pour conserver l'efficacité des essuievitres
à balais plats, il est conseillé ...
Fonction feux de croisement
Synoptique: fonction feux de croisement
Synoptique: fonction feux de croisement
Légende :
flèche simple : liaison filaire,
flèche triple : liaison multiplexée.
Description fonctionnelle : fonction feux de croisement
ETAPE
DETAILS
...
Modes degrades
Protection en cas de surtension
Si la tension batterie est supérieure ou égale à 15 volts, le dégivrage est
neutralisé.
Dépassement du seuil de 15 volts intervenant avant 6 minutes de
fonctionnement du dégivrage
Le BSI ne commande pas l’extinct ...
