Citroen C5 Aircross (2017- 2024) - Manuel du proprietaire: Hayon mains libres

(Selon version)

Les demandes de manoeuvre du hayon doivent être effectuées véhicule à l'arrêt.

Ouvertures

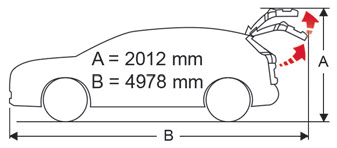

Vérifier que l'espace est suffisant pour permettre le débattement du hayon motorisé.

Ouvertures

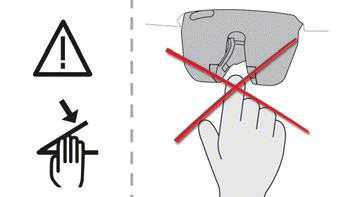

Ne jamais introduire un doigt dans le système de verrouillage du hayon motorisé - Risque de blessure grave !

Antipincement

Le hayon motorisé comporte un dispositif de détection d'obstacles qui interrompt et inverse automatiquement le mouvement de quelques degrés, pour permettre le dégagement de l'obstacle.

Attention, ce dispositif d'antipincement n'est pas actif en fin de fermeture (environ 1 cm avant la fermeture complète).

Pour éviter tout risque de blessure par pincement / coincement, avant et pendant les manoeuvres du hayon motorisé :

- S'assurer que personne ne se trouve à proximité de l'arrière du véhicule.

- Surveiller le comportement des passagers arrière, en particulier les enfants.

Porte-vélo / Attelage

Le hayon motorisé n'est pas conçu pour supporter un porte-vélo.

En cas d'installation d'un porte-vélo sur le dispositif d'attelage avec branchement du câble sur la prise d'attelage, le fonctionnement motorisé du hayon sera automatiquement désactivé.

En cas d'utilisation de dispositif d'attelage ou de porte-vélo non recommandé par CITROËN, il est impératif de désactiver le fonctionnement motorisé du hayon.

Fonctionnement motorisé

Le paramétrage du fonctionnement motorisé du hayon se fait par le menu Conduite / Véhicule de l'écran tactile.

Ouvertures

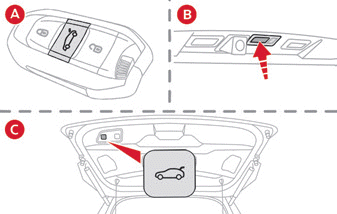

Plusieurs possibilités sont disponibles pour manoeuvrer le hayon :

  1. Par la clé électronique du système Accès et Démarrage Mains-Libres
  2. Par la commande extérieure sur le hayon
  3. Par la commande intérieure sur le volet de coffre

Ouverture

► Appui long sur le bouton central A de la clé électronique.

ou

► Appui court sur la commande extérieure B du hayon avec la clé électronique sur soi.

Le hayon s'ouvre soit complètement par défaut, soit jusqu'à la position préalablement mémorisée.

Si le fonctionnement motorisé n'est pas activé, ces actions libèrent le hayon (position entrebaîllée).

Lorsque le véhicule est verrouillé, la demande d’ouverture du coffre avec une des commandes A ou B déverrouille le véhicule, ou le coffre seul si le déverrouillage sélectif est activé, préalablement à l’ouverture du coffre.

Fermeture

► Appui court sur la commande intérieure C du volet de coffre.

À tout instant, il est possible d'intervenir pendant une manoeuvre du hayon.

Un nouvel appui sur l'une de ces commandes interrompt la manoeuvre en cours.

Fonction mains-libres (Accès bras chargés)

Avec la clé électronique sur soi, cette fonction permet l'ouverture, la fermeture ou l'arrêt du mouvement du hayon motorisé par un mouvement de "coup de pied" sous le parechocs arrière.

Le paramétrage de la fonction "Hayon/ Ouvrant mains-libres" se fait par le menu Conduite / Véhicule de l'écran tactile.

S'assurer d'avoir une position stable avant d'effectuer le geste du coup de pied.

Faire attention à ne pas toucher au système d'échappement qui peut être chaud - Risque de brûlure !

Véhicules hybrides rechargeables

La fonction n'est pas disponible lorsque le véhicule est branché.

Ouvertures

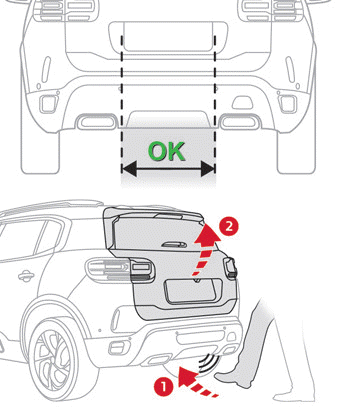

► Se positionner derrière le véhicule au niveau de la plaque minéralogique puis donner un coup de pied dans la zone de détection "OK".

Le coup de pied doit être donné dans le sens de la marche, de manière fluide, pas trop rapide, dans un geste vertical de bas en haut. Lever suffisamment le pied et le retirer immédiatement.

La prise en compte du coup de pied est confirmée par l'allumage des indicateurs de direction, suivi d'un signal sonore.

Le coup de pied de type "balayage transversal" est proscrit. Si le coup de pied n'a pas été détecté, attendre au moins 2 secondes avant de donner un nouveau coup de pied.

Ne pas donner de coups de pied répétitifs.

Si le mouvement du hayon motorisé ne s'est pas engagé, vérifier que :

- La fonction est activée.

- La clé électronique est sur soi, à l'extérieur du véhicule dans la zone de reconnaissance arrière.

- Le coup de pied a été donné dans la zone de détection, suffisamment proche du pare-chocs.

- Le pied a été retiré suffisamment rapidement du pare-chocs.

Verrouillage automatique par la fonction mains-libres

L'activation / la désactivation du verrouillage automatique du véhicule par la fonction mains-libres se fait par le menu Conduite / Véhicule de l'écran tactile.

Lorsque le véhicule est verrouillé, la demande d'ouverture du volet de coffre avec cette fonction déverrouille le véhicule, ou le volet de coffre seul si le déverrouillage sélectif est activé, préalablement à l'ouverture du volet de coffre.

La fermeture du volet de coffre avec la fonction "Accès bras chargés" permet de verrouiller le véhicule.

Recommandations liées à la fonction mains-libres (Accès bras chargés)

En cas de non-fonctionnement, vérifier que la clé électronique n'est pas exposée à une source de pollution électromagnétique (exemple : smartphone).

La fonction peut se désactiver ou être altérée en cas de pluie ou de neige.

La fonction peut être altérée avec l'utilisation d'une prothèse de jambe.

Dans certains cas, il est possible que le hayon s'ouvre ou se ferme seul, notamment en cas de :

- Attelage ou retrait d'une remorque.

- Utilisation d'un dispositif d'attelage.

- Pose ou retrait d'un porte-vélo.

- Chargement ou déchargement de vélos sur un porte-vélo.

- Dépôt ou soulèvement de quelque chose derrière le véhicule.

- Approche d'un animal du pare-chocs arrière.

- Lavage du véhicule.

- Entretien effectué sur le véhicule.

- Accès à la roue de secours.

Pour éviter ce type de fonctionnement, éloigner la clé électronique de la zone de reconnaissance ou désactiver la fonction mains-libres.

Dispositif d'attelage

L'installation d'un dispositif d'attelage peut perturber le système de détection.

► Effectuer le geste du coup de pied du côté droit du dispositif d'attelage.

Mémorisation d'une position d'ouverture

Pour mémoriser une position, afin de limiter l'angle d'ouverture du hayon motorisé :

► Déplacer manuellement le hayon jusqu'à la position désirée ou par l'appui sur le bouton.

► Appuyer plus de 3 secondes sur le bouton C ou sur la commande extérieure B (mémorisation confirmée par un signal sonore bref).

La mémorisation n'est disponible qu'à partir d'une hauteur d'ouverture supérieure ou égale à 1 m entre la position basse et la position haute du hayon.

Pour supprimer la position mémorisée :

► Ouvrir le hayon dans n'importe quelle position.

► Appuyer plus de 3 secondes sur le bouton C ou sur la commande extérieure B (suppression confirmée par un signal sonore long).

Fonctionnement manuel

Le hayon peut être manoeuvré à la main, même avec le fonctionnement motorisé activé.

Le hayon doit être immobile.

Avec relance de la motorisation

Il est possible d'engager la motorisation du hayon manuellement.

► Coffre ouvert : manoeuvrer légèrement et énergiquement le hayon en fermeture pour déclencher la fermeture motorisée.

► Coffre partiellement ouvert : manoeuvrer légèrement et énergiquement le hayon en ouverture pour déclencher l'ouverture motorisée.

Sans relance de la motorisation

► Manoeuvrer le hayon sans à-coup et le plus lentement possible.

Lors des manoeuvres manuelles d'ouverture et de fermeture du hayon motorisé, l'assistance des vérins n'est plus disponible. Une résistance à l'ouverture comme à la fermeture est donc tout à fait normale.

En cas de surchauffe de la motorisation

Lors de manoeuvres successives d'ouverture et de fermeture du hayon, il se peut que l'échauffement du moteur électrique ne permette plus l'ouverture ni la fermeture de celui-ci.

Laisser refroidir le moteur électrique sans effectuer de manoeuvre pendant au moins 10 minutes.

Si vous ne pouvez pas attendre, le manoeuvrer manuellement.

Fermeture manuelle du hayon motorisé en cas de panne

Cette opération est nécessaire uniquement en cas de panne de la motorisation du hayon.

Si la panne provient de la batterie, il est conseillé de la recharger ou de la changer avec le hayon fermé.

Dans cette situation, les efforts pour fermer le hayon peuvent être très importants.

► Le fermer sans à-coup, le plus lentement possible, en appuyant au centre du hayon.

Ne pas abaisser le hayon en appuyant sur l'un de ses côtés - Risque de casse !

Précautions d'usage

En conditions hivernales

Pour éviter tout problème de fonctionnement, enlever la neige ou attendre la fonte du gel avant de commander l'ouverture motorisée du hayon.

En cas de lavage

Lors du lavage du véhicule dans une station automatique, ne pas oublier de verrouiller et de s'éloigner du véhicule, afin d'éviter tout risque d'ouverture inopinée.
