Manuel du conducteur Citroën C5 II: Airbags

Système conçu pour optimiser la sécurité des occupants (sauf le passager arrière central) en cas de collisions violentes. Celui-ci complète l’action des ceintures de sécurité équipées de limiteur d’effort.

Dans ce cas, les détecteurs électroniques enregistrent et analysent les chocs frontaux et latéraux subis dans les zones de détection de choc :

Les airbags ne fonctionnent pas contact coupé.

Cet équipement ne fonctionne qu’une seule fois. Si un second choc survient (lors du même accident ou d’un autre accident), l’airbag ne fonctionnera pas.

 Airbags
 Airbags

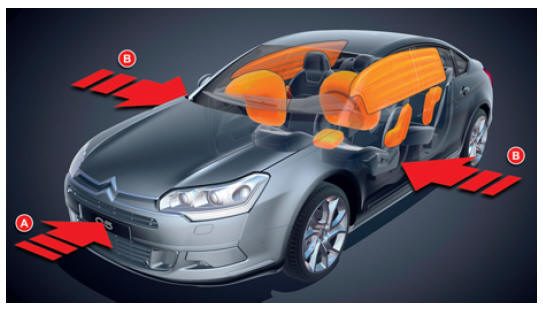

Zones de détection de choc

  1. Zone d’impact frontal.
  2. Zone d’impact latéral.
Le déclenchement du ou des airbags s’accompagne d’un léger dégagement de fumée inoffensive et d’un bruit, dus à l’activation de la cartouche pyrotechnique intégrée au système.

Cette fumée n’est pas nocive, mais peut se révéler irritante pour des personnes sensibles.

Le bruit de la détonation peut entraîner une légère diminution de la capacité auditive pendant un bref laps de temps.

Airbags frontaux

Système protégeant, en cas de choc frontal violent, le conducteur et le passager avant afi n de limiter des risques de traumatisme à la tête et au buste.

Pour le conducteur, il est intégré au centre du volant ; pour le passager avant, dans la planche de bord audessus de la boîte à gants.

Airbags frontaux
Airbags frontaux

Activation

Ils se déclenchent simultanément, sauf si l’airbag frontal passager est neutralisé, en cas de choc frontal violent appliqué sur tout ou partie de la zone d’impact frontal A, suivant l’axe longitudinal du véhicule dans un plan horizontal et de sens avant vers arrière du véhicule.

L’airbag frontal s’interpose entre l’occupant avant du véhicule et la planche de bord pour amortir sa projection en avant.

Neutralisation

Neutralisation
Neutralisation

Seul l’airbag frontal passager peut être neutralisé :

de la console de pavillon, contact mis et pendant toute la durée de la neutralisation. Ce témoin s’allume à l’affi - cheur de la console de pavillon, contact mis et pendant toute la durée de la neutralisation.

Pour assurer la sécurité de votre enfant, neutralisez impérativement l’airbag passager lorsque vous installez un siège enfant «dos à la route » sur le siège passager avant.

Sinon, l’enfant risquerait d’être gravement blessé ou tué lors du déploiement de l’airbag.

Activation

Dès que vous retirez le siège enfant, tournez la commande 1 en position «on» pour activer de nouveau l’airbag et assurer ainsi la sécurité de votre passager avant en cas de choc.

Anomalie de fonctionnement

sonore et d’un message, s’affi che sur l’écran du combiné ; consultez le réseau Si ce symbole, accompagné d’un signal sonore et d’un message, s’affi che sur l’écran du combiné ; consultez le réseau citroën pour vérifi cation du système. Les airbags pourraient ne plus se déclencher en cas de choc violent.

le réseau citroën. Si ce témoin clignote, consultez le réseau citroën.

Si les deux témoins d’airbags s’allument en permanence, n’installez pas de siège enfant «dos à la route » en place passager avant. Faites vérifi er par le réseau citroën.

Airbags latéraux *

Système protégeant, en cas de choc latéral violent, le conducteur et le passager avant afi n de limiter les risques de traumatisme au thorax.

Chaque airbag latéral est intégré dans l’armature du dossier de siège avant, côté porte.

Airbags latéraux *
Airbags latéraux *

Activation

Il se déclenche unilatéralement en cas de choc latéral violent appliqué sur tout ou partie de la zone d’impact latéral b, s’exerçant perpendiculairement à l’axe longitudinal du véhicule dans un plan horizontal et de sens extérieur vers intérieur du véhicule.

L’airbag latéral s’interpose entre l’occupant avant du véhicule et le panneau de porte correspondant.

Zones de détection de choc

 Zones de détection de choc
 Zones de détection de choc

  1. Zone d’impact frontal.
  2. Zone d’impact latéral.

Airbags rideaux *

Système protégeant, en cas de choc latéral violent, le conducteur et les passagers (sauf le passager arrière central) afi n de limiter les risques de traumatisme à la tête.

Chaque airbag rideau est intégré dans les montants et la partie supérieure de l’habitacle.

Activation

Il se déclenche simultanément avec l’airbag latéral correspondant en cas de choc latéral violent appliqué sur tout ou partie de la zone d’impact latéral B, s’exerçant perpendiculairement à l’axe longitudinal du véhicule dans un plan horizontal et de sens extérieur vers intérieur du véhicule.

L’airbag rideau s’interpose entre l’occupant avant ou arrière du véhicule et les vitres.

Lors d’un choc ou d’un accrochage léger sur le côté du véhicule ou en cas de tonneaux, l’airbag peut ne pas se déclencher.

Lors d’une collision arrière ou frontale, l’airbag ne se déclenche pas.

Anomalie de fonctionnement

sonore et d’un message, s’affi che sur l’écran du combiné ; consultez le réseau Si ce symbole, accompagné d’un signal sonore et d’un message, s’affi che sur l’écran du combiné ; consultez le réseau CITROËN pour vérifi cation du système. Les airbags pourraient ne plus se déclencher en cas de choc violent.

Pour que les airbags soient pleinement effi caces, respectez les règles de sécurité suivantes :

Adoptez une position assise normale et verticale.

Attachez-vous dans votre siège et positionnez correctement la ceinture de sécurité.

Ne laissez rien s’interposer entre les occupants et les airbags (enfant, animal, objet...). Cela pourrait entraver le fonctionnement des airbags ou blesser les occupants.

Après un accident ou le vol du véhicule, faites vérifi er les systèmes d’airbags.

Toute intervention sur les systèmes d’airbags est rigoureusement interdite en dehors du personnel qualifi é du réseau CITROËN.

Même en observant toutes les précautions évoquées, un risque de blessures ou de légères brûlures à la tête, au buste ou aux bras, lors du déclenchement d’un airbag n’est pas exclu. En effet, le sac se gonfl e de façon quasi-instantanée (quelques millisecondes) puis, se dégonfl e dans le même temps en évacuant les gaz chauds par des orifi ces prévus à cet effet.

Airbags frontaux

Ne conduisez pas en tenant le volant par ses branches ou en laissant les mains sur le moyeu central du volant.

Ne posez pas les pieds sur la planche de bord, côté passager.

Ne démontez, percez ou soumettez jamais le volant à des coups violents.

Airbags latéraux

Recouvrez les sièges uniquement avec des housses homologuées.

Celles-ci ne risquent pas de gêner le déclenchement des airbags latéraux. Consultez le réseau CITROËN.

Ne fi xez ou ne collez rien sur les dossiers des sièges (vêtements...), cela pourrait occasionner des blessures au thorax ou au bras lors du déploiement de l’airbag latéral.

N’approchez pas plus que nécessaire le buste de la porte.

Airbags rideaux

Ne fi xez ou ne collez rien sur le pavillon, cela pourrait occasionner des blessures à la tête lors du déploiement de l’airbag rideau.

Ne démontez pas les poignées de maintien implantées sur le pavillon, elles participent à la fi xation des airbags rideaux.
