Revue technique automobile Citroën C5: Operations apres vente : aide au stationnement

Revue technique automobile Citroën C5 / AAS - Aide AU stationnement / Operations apres vente : aide au stationnement

Les défauts sont mémorisés dans le calculateur d'aide au stationnement.

Les défauts sont signalés par un signal sonore spécifique du bruiteur arrière

LECTURE DES DEFAUTS

Il est possible de lire les défauts suivants avec l'outil de diagnostic :

  •  capteur arrière gauche défaillant,
  •  capteur arrière droit défaillant,
  •  capteur arrière gauche milieu défaillant,
  •  capteur arrière droit milieu défaillant,
  •  capteur arrière droit milieu défaillant,
  •  capteur arrière droit milieu défaillant,
  •  capteur arrière droit milieu défaillant,

TEST ACTIONNEURS

Il est possible de tester le bruiteur arrière avec l'outil de diagnostic.

TELECODAGE

Il est possible de télécoder les paramètres suivants avec l'outil de diagnostic :

  •  nombre de capteurs,
  •  présence d'un contacteur de neutralisation,
  •  utilisation du bruiteur (sur cette application, les haut-parleurs du véhicule ne sont pas accessibles par le réseau VAN),
  •  réglage du volume sonore du bruiteur arrière.

CONNECTEUR RELIE AU CALCULATEUR D'AIDE AU STATIONNEMENT

Nota : Les capteurs ne sont pas appairés avec le calculateur d'aide au stationnement

Deux connecteurs sont reliés au calculateur d'aide au stationnement.

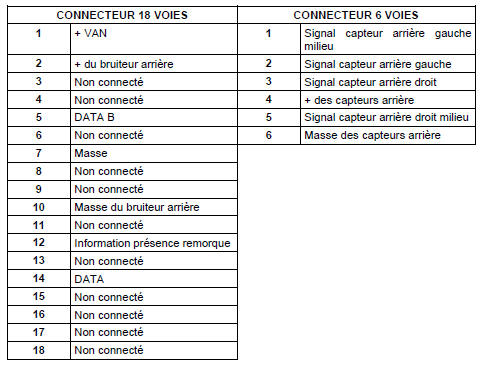

Affectation des voies du connecteur pour un module à quatre capteurs.
