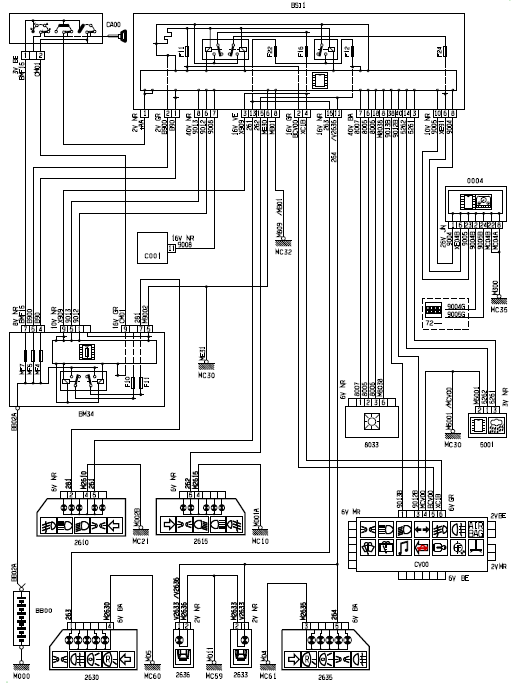

Allumage automatique des feux
Allumage automatique des feux
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
CV00 - Module de commutation sous volant (COM2000)
M000 - Masse
MC10 - Masse
MC21 - Masse
MC30 - Masse
MC32 - Masse
MC35 - Masse
MC39 - Masse
MC60 - Masse
MC61 - Masse
0004 - Combiné
2610 - Projecteur gauche
2615 - Projecteur droit
2630 - Feux arrière gauche sur caisse
2633 - Eclaireur plaque police droit
2635 - Feux arrière droit sur caisse
2636 - Eclaireur plaque police gauche
5001 - Capteur de pluie
8033 - Thermistance d'ensoleillement
72 - - - Fonction ordinateur de bord – montre
Capteur de luminositeSchema electrique
ESSUYAGE – LAVAGE AV
Essuyage – Lavage AV
ESSUYAGE – LAVAGE AR
Essuyage – Lavage AR
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur anti ...
Gestion des vitres arriere depuis les contacteurs des passagers arriere
Synoptique
Synoptique gestion des vitres arriere depuis les contacteurs des passagers
arriere
Légende :
flèche simple : liaison filaire,
flèche triple : liaison multiplexée.
Description fonctionnelle
DESCRIPTION FONCTIONNELLE
...
Capteur de luminosite
Le capteur de luminosité est composé des éléments suivants :
une photodiode orientée vers le haut,
une photodiode orientée vers l’avant,
une électronique de mise en forme des signaux,
une embase de connecteur.
Le système fait abs ...
