Revue technique automobile Citroën C5: Schema electrique

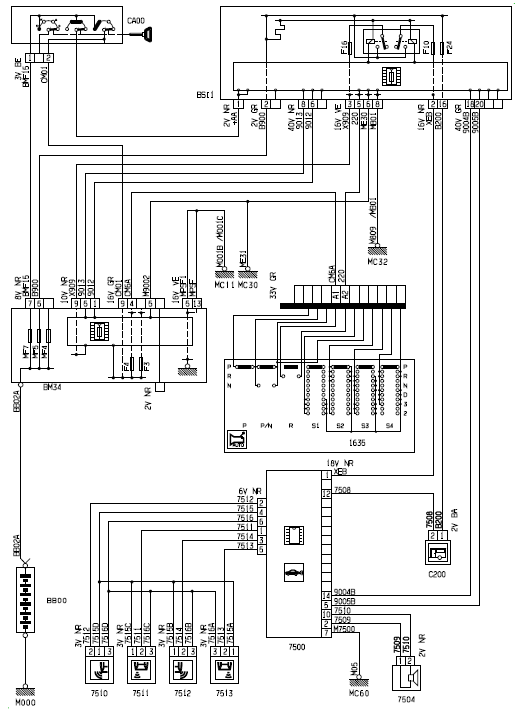

Détection de proximité / Aide au stationnement
Aide au stationnement
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
BSI1 - Boîtier de servitude intelligent
BSI1 - Boîtier de servitude intelligent
BSI1 - Boîtier de servitude intelligent
BSI1 - Boîtier de servitude intelligent
MC30 - Masse
MC30 - Masse
MC60 - Masse
1635 - Bloc électrohydraulique BVA
7500 - Calculateur aide au stationnement
7504 - Haut parleur arrière aide au stationnement
7510 - Capteur de proximité arrière gauche extérieur
7511 - Capteur de proximité arrière gauche intérieur
7512 - Capteur de proximité arrière droit extérieur
7513 - Capteur de proximité arrière droit intérieur
Operations apres vente : aide au stationnement
Les défauts sont mémorisés dans le calculateur d'aide au
stationnement.
Les défauts sont signalés par un signal sonore spécifique du bruiteur
arri&eg ...
D'autres materiaux:
Remorquage du véhicule
Mode opératoire pour faire remorquer son véhicule ou remorquer un autre véhicule
avec un dispositif mécanique amovible.
Accès aux outillages
Accès aux outillages
L’anneau de remorquage est installé dans le boîtier de protection du cri ...
Schema electrique
ECRAN MONOCHRAME
Ecran monochrame
ECRAN COULEUR
Ecran couleur
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
...
Modes degrades
Protection en cas de surtension
Si la tension batterie est supérieure ou égale à 15 volts, le dégivrage est
neutralisé.
Dépassement du seuil de 15 volts intervenant avant 6 minutes de
fonctionnement du dégivrage
Le BSI ne commande pas l’extinct ...
