Ouverture

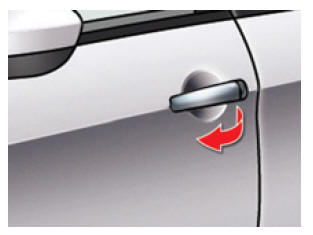

De l’extérieur
Portes Ouverture
| Déverrouillage sélectif activé, au premier appui sur le bouton de déverrouillage de la télécommande, seule la porte conducteur pourra être ouverte. |

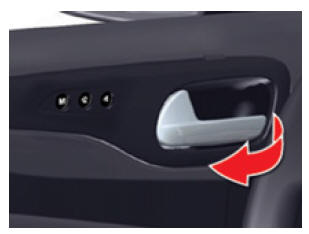

De l’intérieur
Portes De l’intérieur
Déverrouillage sélectif activé :
Les commandes intérieures des portes sont inopérantes lorsque le véhicule est super-verrouillé. |
Commande centralisée manuelle
Système pour verrouiller ou déverrouiller manuellement et complètement les portes et le coffre de l’intérieur.

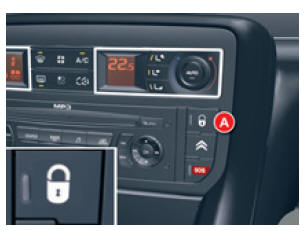

Verrouillage
Verrouillage
Le voyant rouge du bouton s’allume.
Il clignote lorsque les ouvrants sont verrouillés à l’arrêt et moteur arrêté.
| Si l’une des portes est ouverte, le verrouillage centralisé de l’intérieur ne s’effectue pas. |

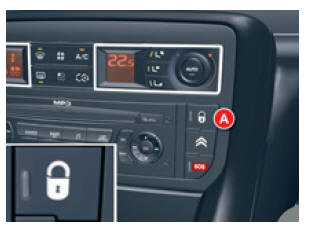

Déverrouillage
Le voyant rouge du bouton s’éteint.
Si le véhicule est verrouillé ou super-verrouillé de l’extérieur,
le voyant rouge clignote et le bouton A est inopérant.
|
Commande centralisée automatique
Système pour verrouiller ou déverrouiller automatiquement et complètement les portes et le coffre en roulant.
Vous pouvez activer ou neutraliser cette fonction.
Commande centralisée automatique
Verrouillage
Vitesse supérieure à 10 km/h, les portes et le coffre se verrouillent automatiquement.
Si l’une des portes est ouverte, le verrouillage centralisé automatique ne s’effectue pas.
Si le coffre est ouvert, le verrouillage centralisé automatique des portes est actif.
Déverrouillage
Activation
Un message de confi rmation apparaît sur l’écran du combiné, accompagné d’un signal sonore.
Neutralisation
Un message de confi rmation apparaît sur l’écran du combiné, accompagné d’un signal sonore.

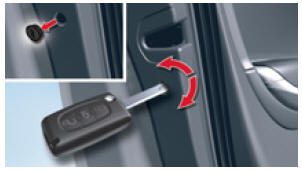

Commande de secours
Pour verrouiller et déverrouiller mécaniquement les portes en cas de défaillance du système de verrouillage centralisé ou de panne de la batterie.
Verrouillage de la porte conducteur
Déverrouillage de la porte conducteur
Verrouillage des portes passager avant et arrière
Verrouillage des portes passager avant et arrière
Déverrouillage des portes passager avant et arrière
Lève-vitres
CoffreDétrompeur carburant
Dispositif mécanique pour empêcher le remplissage de carburant essence dans le
réservoir d’un véhicule fonctionnant au gazole. Il évite ainsi toute dégradation
moteur liée à ce type d’incident.
