PREAMBULE

L’écran multifonction est un calculateur du réseau VAN Confort, qui a les fonctionnalités suivantes :

•  informer le conducteur sur des éléments extérieurs au système (date, heure, température extérieure),
•  informer le conducteur sur des éléments internes au système (autodiagnostic, ordinateur de bord),
•  piloter l’autoradio* et gérer son affichage,
•  piloter le changeur CD* et gérer son affichage,
•  piloter le système de navigation* et gérer son affichage,
•  piloter le radiotéléphone* et gérer son affichage.

(*) : selon équipement.

Il existe 3 écrans multifonction différents (de type "A", "B" et "C"), qui gèrent l'affichage de différents équipements et fonctions, selon le niveau de finition du véhicule.

SYNOPTIQUES

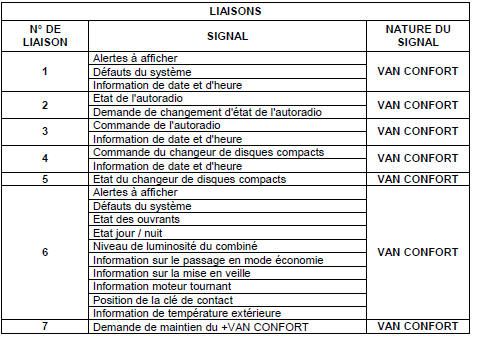

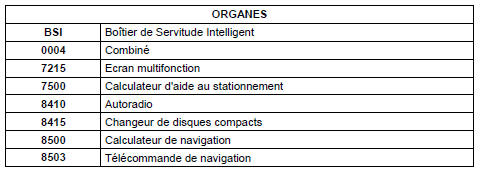

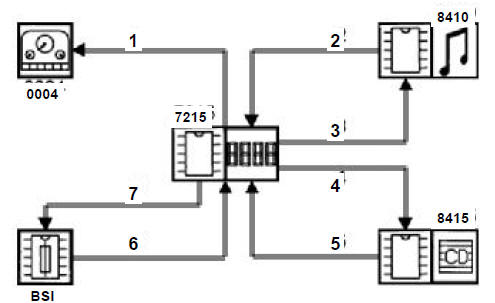

 Ecrans multifonction A

Légende :

Flèche triple : liaison multiplexée

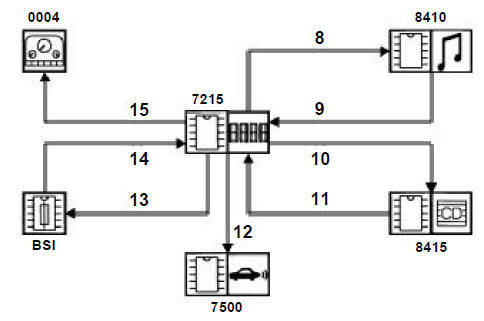

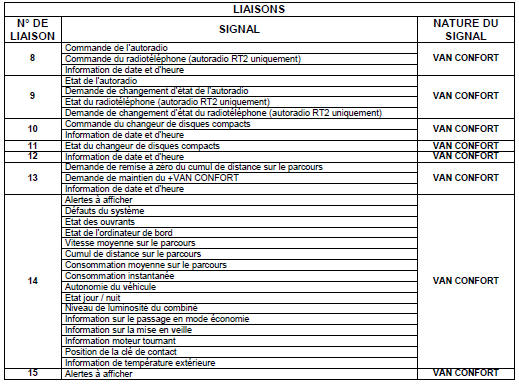

Ecran multifonction B

Légende :

flèche triple : liaison multiplexée

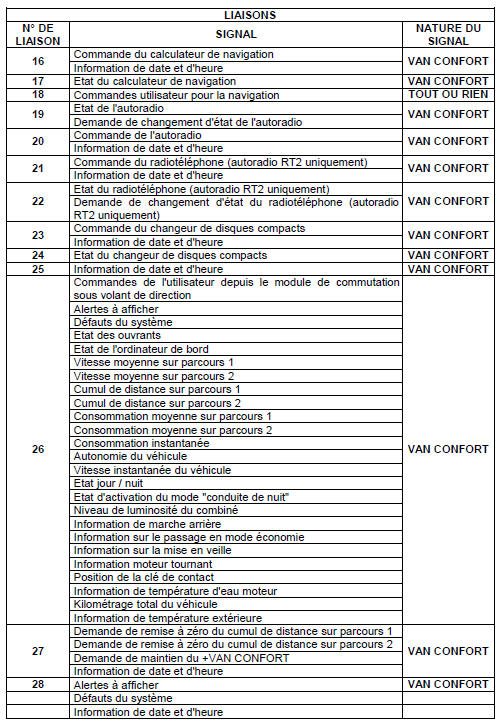

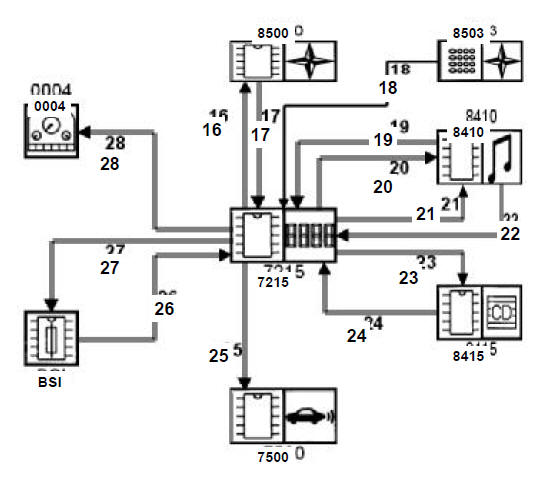

 Ecran multifonction C

DESCRIPTION DES ECRANS MULTIFONCTION

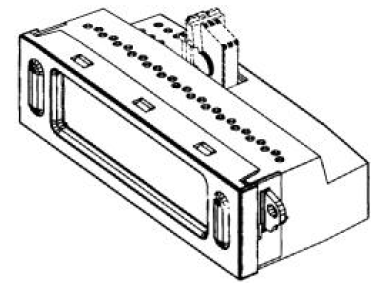

Description matérielle

 Ecran multifonction A

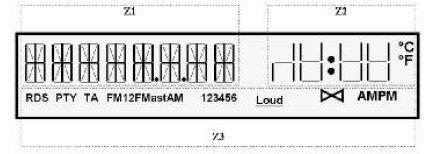

Zones d'affichage

Légende :

•  Z1 : zone dédiée à l’affichage des informations date, autoradio, états ouvrants
•  Z2 : zone dédiée à l’affichage de l’heure, température extérieure et éventuellement, un complément d’affichage pour les autres périphériques
•  Z3 : zone spécifiquement dédiée aux pictogrammes

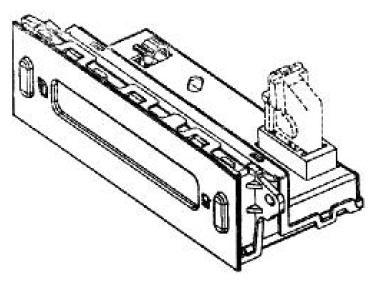

Description matérielle

Ecran multifonction B

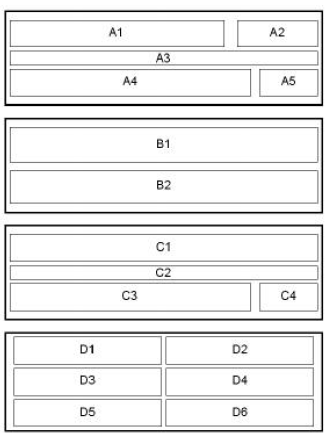

Zones d'affichage

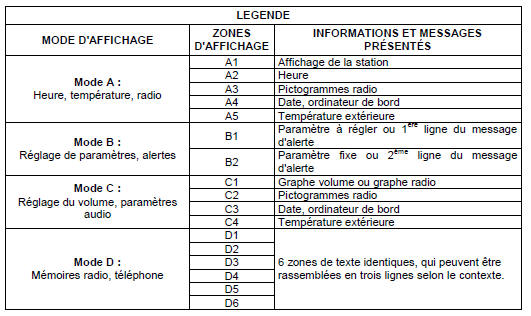

L'écran multifonction B présente les informations et les messages suivant 4 différents modes d'affichage.

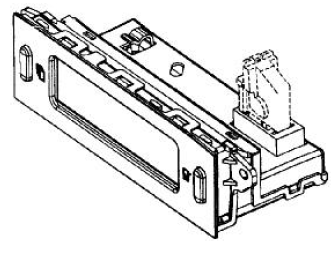

Description matérielle

Ecran multifonction C

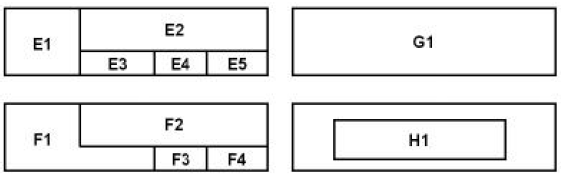

Zones d'affichage

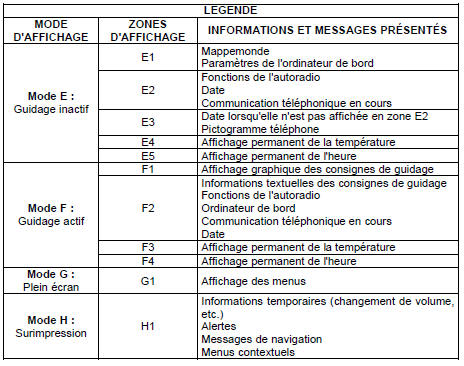

L'écran multifonction C présente les informations et les messages suivant 4 différents modes d'affichage.
