Revue technique automobile Citroën C5: Generalites

PREAMBULE

Le toit ouvrant peut s'ouvrir en coulissement ou en entrebaîllement.

Il y a 2 types de commande du toit ouvrant :

  • commande manuelle,
  • commande automatique.

La commande automatique s'éffectue en fonction des éléments suivants :

  • vitesse du véhicule,
  • fonctionnement des essie-vitres,
  • utilisation de la télécommande.

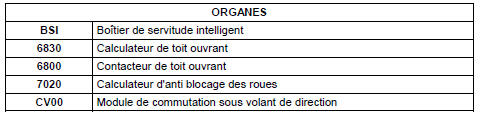

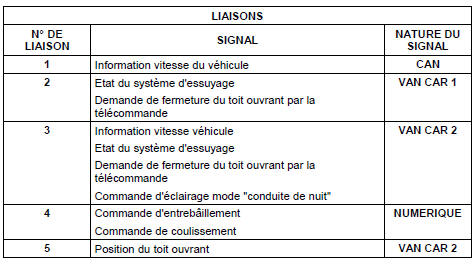

SYNOPTIQUE GENERAL

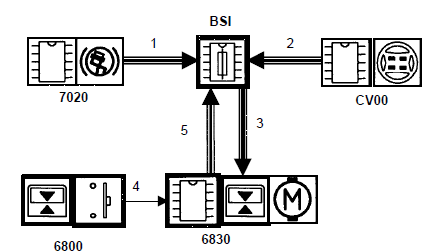

Toit ouvrant synoptique general

Légende :

  • Flèche simple : liaison filaire
  • Flèche triple : liaison multiplexée

DESCRIPTION

DESCRIPTION

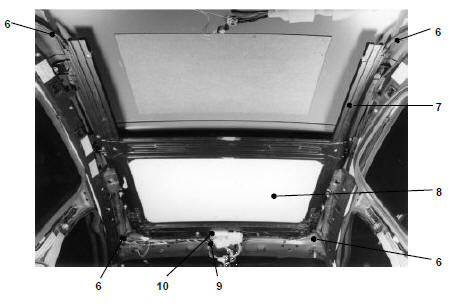

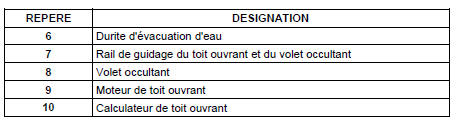

Toit ouvrant


Toit ouvrant

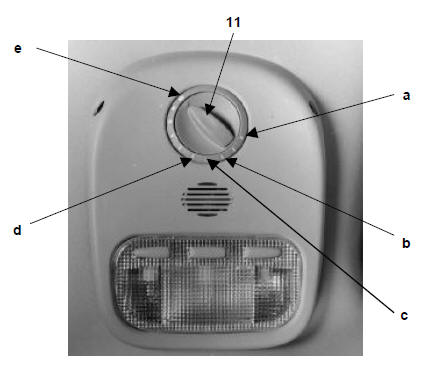

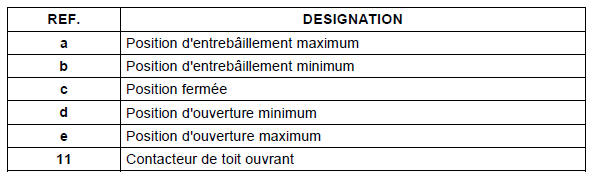

Contacteur de toit ouvrant

Contacteur de toit ouvrant


Contacteur de toit ouvrant

Principe de fonctionnement

    Toit ouvrant
    ...

    Principe de fonctionnement
    ...
