PREAMBULE
Lors d’une manoeuvre en marche arrière l'aide au stationnement informe le conducteur, par un signal sonore modulé, de la présence et de la distance de l’obstacle le plus proche.

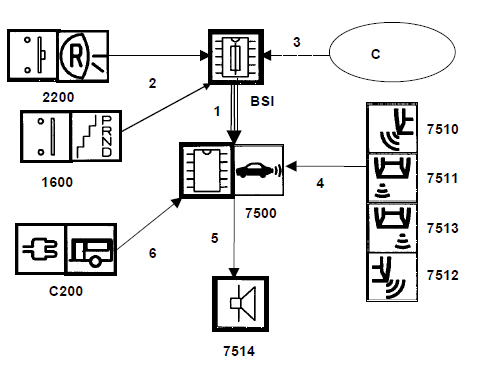

SYNOPTIQUE GENERAL
Aide AU stationnement

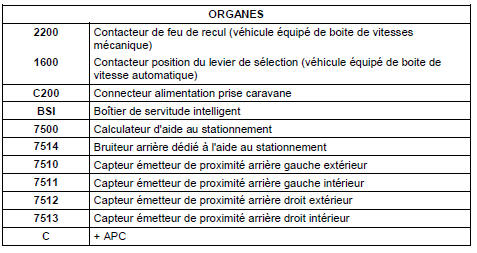

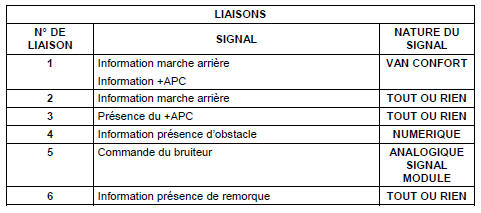

Légende :


Schema electrique
ECRAN MONOCHRAME
Ecran monochrame
ECRAN COULEUR
Ecran couleur
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
...
Alimentation de sortie
L’alimentation de sortie sert à l’éclairage des autres panneaux de
commandes
et contacteur présents dans l’habitacle.
L’alimentation de sortie débite au maximum 1,5A sous 14V. La valeur
de la
tension dépend du niveau de luminosité choi ...
Module de commutation sous volant de direction
Le module de commutation sous volant de direction est un boîtier monobloc
regroupant :
le support combinateur (1),
le contact tournant (2),
le commutateur d’essuyage (3),
la commande de système audio (4) (selon version),
le commutateur de régulation de vitesse (5) ...
