Revue technique automobile Citroën C5: Fonction feux de croisement

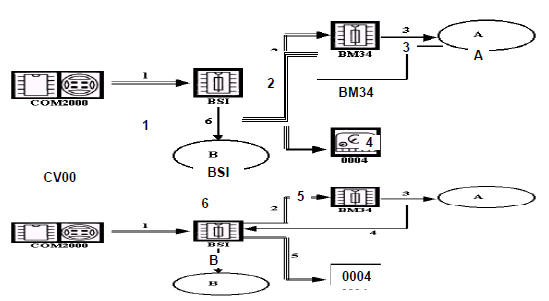

Synoptique: fonction feux de croisement

 Synoptique: fonction feux de croisement
 Synoptique: fonction feux de croisement

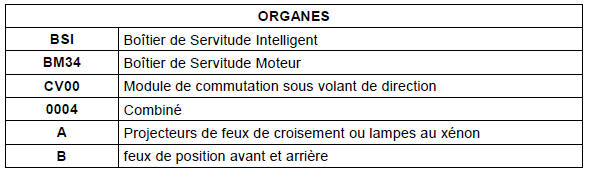

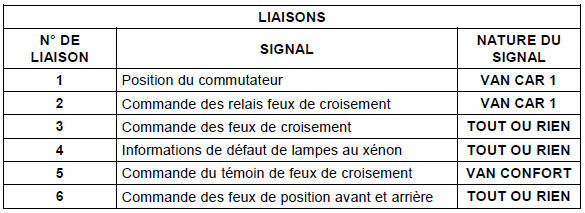

Légende :

Description fonctionnelle : fonction feux de croisement

Description fonctionnelle : fonction feux de croisement

ETAPE

DETAILS

1 Action du conducteur sur le commutateur d’éclairage : position feux de croisement
2 Acquisition et filtrage de la position du commutateur d’éclairage par le module de commutation sous volant de direction.

Transmission de la position du commutateur d’éclairage au BSI via le réseau VAN CAR1

3 Le BSI connaît l’état des feux de position.
Commande des relais de feux de croisement au BSM par le BSI ,via le réseau VAN CAR1
Commande de l’allumage du témoin de feux de croisement au combiné par le BSI via le réseau VAN CONFORT
Principe de fonctionnement: eclairage exterieur
...

Fonction allumage automatique des feux de croisement
Prestation En mode automatique, l’allumage des feux est réalisé à partir des paramètres suivants : information sur la baisse de la luminosité extérieu ...
