Revue technique automobile Citroën C5: Eclairages

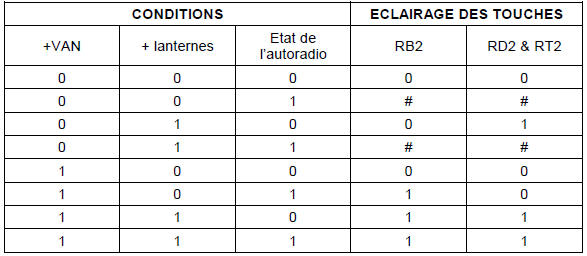

Conditions d’éclairage des touches

Les conditions d'éclairage des touches des autoradios sont les suivantes :

Légende :

Légende :

  • 0 : éteint
  • 1 : allumé
  • # : cas impossible

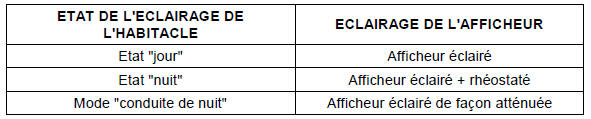

Conditions d’éclairage de l’afficheur intégré au radiotéléphone

Les conditions d'éclairage de l'afficheur intégré au radiotéléphone sont les suivantes :

Rhéostatage de la luminosité

Rhéostatage de la luminosité

RB2 : pas de rhéostatage

RD2 et RT2 : adaptation de la luminosité en fonction de la valeur délivrée par le BSI.

La luminosité de la façade est adaptée à la valeur sélectionnée pour le combiné, par une table d’éclairage interne à l’autoradio.

    Fonction antivol autoradio
    Pour réaliser la protection antivol, les autoradios ont en mémoire les 8 derniers caractères du code VIN. A la mise du +ACC, l’autoradio compare son code VIN avec celui ...

    Asservissement du volume a la vitesse du vehicule (RD2 ET RT2 Uniquement)
    Sur les autoradios RD2 et RT2, le volume sonore est fonction des 2 variables suivantes : le pas de volume, gradué de 0 à 30, selon la demande de l’utilisateur, la vi ...
