Revue technique automobile Citroën C5: Eclairage rheostate

Revue technique automobile Citroën C5 / Information conducteur combine / Principe de fonctionnement : gestion de l’eclairage / Eclairage rheostate

Mode nominal

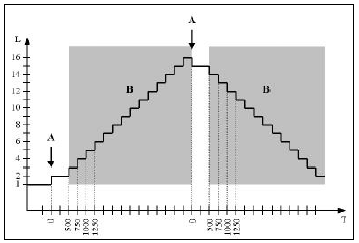

La table de luminosité peut être représentée par le graphe ci-dessous :


Table de luminosité du combiné

Nota : A la coupure du +APC, le combiné mémorise la valeur

Nota : A la coupure du +APC, le combiné mémorise la valeur du pointeur, afin de garder le même niveau de luminosité lors de la prochaine utilisation du véhicule.

Mode dégradé

En cas d’erreur de communication sur le réseau, l’action de l’utilisateur sur le contacteur n’est pas prise en compte.

Description fonctionnelle
La gestion de l’éclairage est réalisée à l'aide des éléments suivants : ELEMENT DESCRIPTION Commande de rég ...

Alimentation de sortie
L’alimentation de sortie sert à l’éclairage des autres panneaux de commandes et contacteur présents dans l’habitacle. L’alimentation de sortie débite au ma ...
