Manuel du conducteur Citroën C5 II: Combinés essence - diesel boîte manuelle ou automatique
Combinés essence - diesel boîte manuelle ou automatique

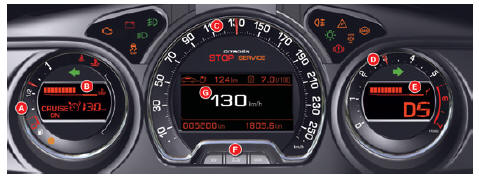

Panneau regroupant les cadrans et les témoins d’indication de fonctionnement du véhicule.
- Jauge à carburant
- Indicateur :
- Température du liquide de refroidissement
- Informations du Limiteur/ Régulateur de vitesse
- Indicateur de vitesse
- Compte-tours
- Indicateur :
- Température d’huile moteur
- Position du sélecteur de vitesses et indicateur du rapport engagé (Boîte de vitesses automatique)
- Commandes :
- Rhéostat d’éclairage
- Remise à zéro du compteur kilométrique journalier et de l’indicateur d’entretien
- Écran du combiné indiquant :
- Selon la page sélectionnée avec la molette gauche du volant :
- Rappel numérique de la vitesse
- Ordinateur de bord
- Rappel des informations de guidage
- Affi chage des messages d’alerte
- Contrôle du niveau d’huile moteur
- Indicateur d’entretien
- En permanence :
- Compteur kilométrique journalier
- Compteur kilométrique totalisateur
Menu général
L’écran du combiné A est situé au centre du combiné de bord.
- Véhicule à l’arrêt, il vous est possible d’accéder au menu général de l’écran du combiné par un appui court sur la molette gauche B du volant.
- Véhicule roulant, le message « Action impossible en roulant » s’affi che dans l’écran du combiné en cas de demande d’ouverture du menu général.
Le menu général permet de paramétrer certaines fonctions de votre véhicule et l’écran du combiné :
Menu général

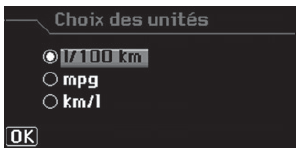

Menu «Choix des unités»
Menu «Choix des unités»
Il permet de choisir le système de mesure métrique ou anglo-saxon.

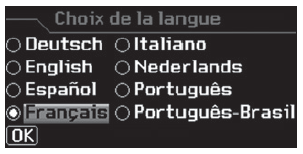

Menu «Choix de la langue»
Menu «Choix de la langue»
Il permet de choisir la langue de l’affi chage et de la synthèse vocale.

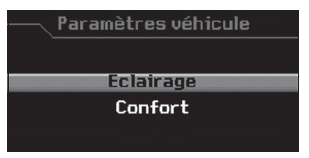

Menu «Paramètres véhicule»
Menu «Paramètres véhicule»
Il permet d’accéder au paramétrage des fonctions relatives :
- À l’éclairage de votre véhicule.
- Au confort de votre véhicule.
Menu «Éclairage»
Menu «Éclairage»
Une fois ce menu sélectionné, vous pouvez :
- Activer/désactiver l’allumage des feux diurnes * .
- Activer/désactiver l’éclairage d’accompagnement automatique et régler sa durée.
- Activer/désactiver les projecteurs directionnels Xénon bi-fonction.

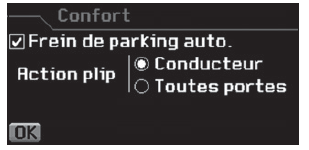

Menu «Confort»
Menu «Confort»
Une fois ce menu sélectionné, vous pouvez :
- Activer/désactiver la fonction accueil du conducteur.
- Sélectionner le déverrouillage de toutes les portes ou uniquement de la porte conducteur.
- Activer/désactiver l’enclenchement automatique du frein de stationnement électrique.
Ordinateur de bord
Système vous donnant des informations instantanées sur le parcours effectué (autonomie,
consommation, …).
Ordinateur de bord
Affi chages des données
Af ...
