Citroen C5 Aircross (2017- 2024) - Manuel du proprietaire: Changement d'une lampe

Dans certaines conditions climatiques (température basse, humidité), la présence de buée sur la surface interne de la glace des projecteurs avant et des feux arrière est normale ; celle-ci disparaît quelques minutes après l'allumage des feux.

Ne jamais regarder de près le faisceau lumineux des lampes à technologie LED - Risque de lésions oculaires graves !

En cas de panne

Les projecteurs sont équipés de glaces en polycarbonate, revêtues d'un vernis protecteur :

- Ne pas les nettoyer avec un chiffon sec ou abrasif, ni avec un produit détergent ou solvant.

- Utiliser une éponge et de l'eau savonneuse ou un produit avec pH neutre.

- En utilisant le lavage haute-pression sur des salissures persistantes, ne pas diriger de manière prolongée la lance sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d'étanchéité.

Le changement d'une lampe doit se faire impérativement contact coupé et projecteur / feu éteint depuis plusieurs minutes - Risque de brûlure grave ! Ne pas toucher directement la lampe avec les doigts : utiliser des chiffons non pelucheux.

Il est impératif de n'utiliser que des lampes de type anti-ultraviolet (UV) afin de ne pas détériorer le projecteur.

Toujours remplacer une lampe défectueuse par une lampe neuve ayant les mêmes références et caractéristiques. Pour éviter un déséquilibre de l'éclairage, remplacer les lampes par paire.

Remontage des feux

Effectuer les opérations dans l'ordre inverse du démontage.

Projecteurs et feux à diodes électroluminescentes (LED)

Selon version, les types de projecteurs / feux concernés sont :

- Projecteurs à technologie LED.

- Projecteurs antibrouillard avant.

- Répétiteurs latéraux d'indicateurs de direction.

- Spots latéraux.

- Feux de stop.

- Troisième feu de stop.

- Feux de position arrière.

- Feux de plaque minéralogique.

Pour le remplacement de ce type de feux, s'adresser impérativement au réseau CITROËN ou à un atelier qualifié.

Ne pas toucher aux lampes à technologie LED - Risque d'électrocution !

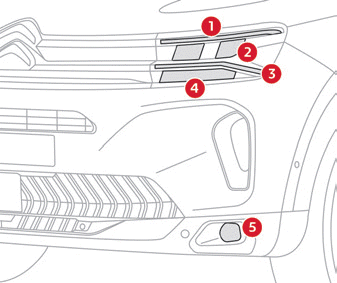

Feux avant

En cas de panne

  1. Feux diurnes ou indicateurs de direction (LED)
  2. Feux de croisement (LED)
  3. Feux diurnes (LED)
  4. Feux de route (LED)
  5. Feux antibrouillard (P21W ou LED)

Feux antibrouillard (P21W)

En cas de panne

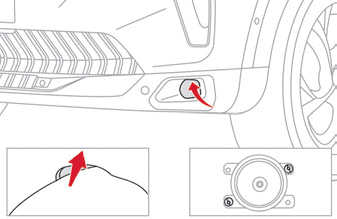

► Introduire un tournevis plat dans le trou de l'enjoliveur.

► Tirer en faisant levier pour déclipper l'enjoliveur du projecteur antibrouillard.

► À l'aide d'un tournevis Torx, retirer les deux vis de fixation du module.

► Sortir le module de son logement.

En cas de panne

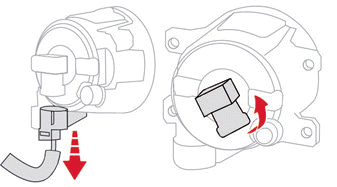

► Débrancher le connecteur du porte-lampe.

► Tourner d'un quart de tour le porte-lampe et le retirer.

► Remplacer l'ensemble.

Pour le remplacement de ce type de lampe, il est également possible de consulter le réseau CITROËN ou un atelier qualifié.

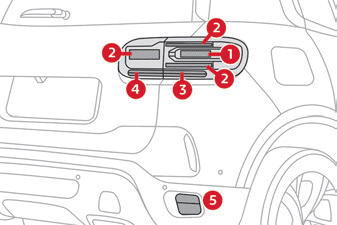

Feux arrière

En cas de panne

  1. Feux de stop (LED)
  2. Feux de position (LED)
  3. Indicateurs de direction (WY21W)
  4. Feux de recul (W16W)
  5. Feux antibrouillard (P21W)

Indicateurs de direction (sur les ailes)

En cas de panne

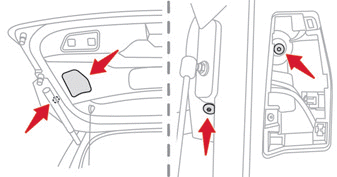

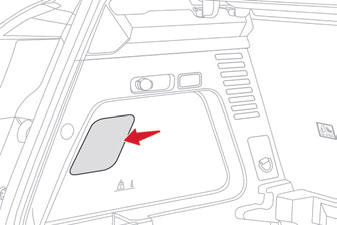

► Ouvrir le hayon, puis déclipper la trappe d'accès du côté correspondant.

► Débloquer les 2 écrous de fixation du feu à l'aide d'une clé à tube de 10 mm.

► Pour éviter la perte des écrous dans la garniture d'aile en cas de chute, placer au préalable un chiffon dans le fond.

► Dévisser et retirer manuellement les écrous de fixation du feu.

En cas de panne

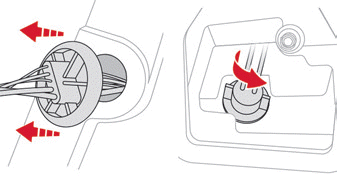

► De l'extérieur, sortir le feu avec précaution en le tirant vers l'arrière, puis vers le haut.

► Dégager le passe-câbles de la tôle.

► Tourner d'un quart de tour le porte-lampe à l'aide d'une pince universelle si besoin et le retirer.

► Démonter la lampe et la remplacer.

Feux de recul (sur le hayon)

En cas de panne

► Ouvrir le hayon, puis introduire un tournevis plat dans l'encoche pour déclipper la trappe d'accès du côté correspondant.

► Dévisser et retirer les 2 vis Torx de fixation du feu avec un tournevis Torx.

En cas de panne

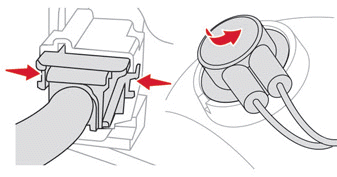

► De l'extérieur, sortir le feu avec précaution en le tirant vers l'arrière.

► Débrancher le connecteur du feu en appuyant de chaque côté.

► Tourner d'un quart de tour le porte-lampe et le retirer.

► Démonter la lampe et la remplacer.

Feux antibrouillard

En cas de panne

Ces lampes se changent depuis l'extérieur du pare-chocs arrière.

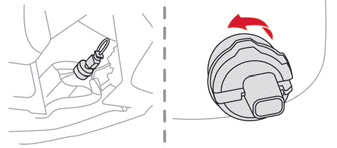

► Passer la main sous le pare-chocs.

► Tourner d'un quart de tour le porte-lampe et le retirer.

► Tourner d'un quart de tour la lampe et la remplacer.

Pour changer la lampe dans les minutes qui suivent la coupure du contact, faire attention de ne pas toucher le pot d'échappement - Risque de brûlures !
