Manuel du conducteur Citroën C5 II: Aménagements du coffre

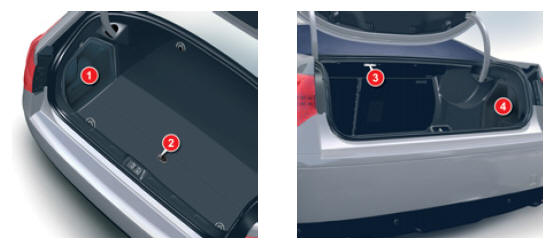

 Aménagements du coffre (Berline)

1. Emplacement de la batterie pour les véhicules équipés du moteur V6 HDi.
2. Plancher de coffre (rangement de la roue de secours).
3. Éclaireur de coffre.
4. Emplacement du changeur 6 CD.

Anneaux d’arrimage

• Utilisez les 4 anneaux d’arrimage sur le plancher du coffre pour fi xer vos charges.

Pour des raisons de sécurité, en cas de freinage important, il est recommandé de placer les objets lourds sur le plancher le plus en avant possible.

AMÉNAGEMENTS DU COFFRE (TOURER)

Ame'nagements du coffre (tourer)

1.  Crochet

Il permet d’accrocher des sacs à provisions.

2. Lampe nomade

Pour la recharger, la remettre en place dans son logement.

3. Filet de rangement ou Caisson fermé (moteur V6 3 HDi)

Il permet l’accès à la batterie.

1. Cache-bagages

(voir détail en page suivante)

2. Anneaux d’arrimage

Utiliser les 4 anneaux d’arrimage sur le plancher du coffre pour fi xer vos charges.

Pour des raisons de sécurité, en cas de freinage important, il est recommandé de placer les objets lourds sur le plancher le plus en avant possible.

3. Crochets

Ils permettent d’installer un fi let de retenue charge haute (voir détails en page suivante).

1. Éclaireur de coffre
2.  Prise accessoires 12V (100 W maxi)

3. Commande de la hauteur de chargement

Il permet de positionner le véhicule à la hauteur désirée pour vous aider au chargement ou au déchargement.

4. Crochet

Il permet d’accrocher des sacs à provisions.

5. Filet de rangement ou Caisson fermé

C’est l’emplacement du changeur 6 CD.

CACHE-BAGAGES (TOURER)

Cache-bagages (tourer)

Repli

• Appuyez légèrement sur la poignée (PRESS). Le cache-bagages s’enroule automatiquement.

La partie mobile A peut se rabattre le long du dossier de la banquette arrière.

Retrait

• Comprimez la commande 1 et soulevez le cache-bagages à droite puis à gauche pour le retirer.

Installation

• Positionnez l’extrémité gauche de l’enrouleur du cache-bagages dans son logement B derrière la banquette arrière.
• Comprimez la commande 1 de l’enrouleur et mettez-le en place dans son logement à droite C .
• Relâchez la commande pour fi xer le cache-bagages.
• Déroulez-le jusqu’à son verrouillage sur le montant du coffre.

Filet de retenue de charge haute (Tourer)

Filet de retenue de charge haute (Tourer)

Accroché aux fi xations spécifi ques hautes et basses, il permet d’utiliser tout le volume de chargement jusqu’au pavillon :

• derrière les sièges arrière (rang 2),
• derrière les sièges avant (rang 1) quand les sièges arrière sont rabattus.

Au moment de positionner le fi let, vérifi ez que les boucles des sangles sont visibles depuis le coffre ; cela vous facilitera leur manipulation pour les détendre ou les tendre.

Installation

• rabattez les dossiers des sièges arrière,
• positionnez l’enrouleur du fi let de retenue charge haute au dessus des deux rails 1 situés derrière les sièges arrière (banquette 2/3). Les deux encoches 2 doivent être placées au dessus des deux rails,
• coulissez les deux rails 1 dans les encoches 2 et poussez l’enrouleur (dans le sens de la longueur) de la droite vers la gauche pour le bloquer,
• remettez en place les dossiers des sièges arrière.

Rang 1

Pour l’utiliser en rang 1 :

• rabattez les dossiers des sièges arrière,
• ouvrez les caches 3 des fi xations hautes correspondantes,
• déroulez le fi let de retenue charge haute et positionnez une des extrémités de la barre métallique du fi let dans le cache de fi xation correspondant. S’assurer que le crochet est bien logé dans le rail situé à l’intérieur du cache 3 ,
• tirez sur la barre métallique du fi let de retenue de charge haute pour positionner l’autre crochet dans le second cache de fi xation.

Rang 2

Pour l’utiliser en rang 2 :

• ouvrez les caches 4 des fi xations hautes correspondantes,
• de la banquette arrière, déroulez le fi let de retenue de charge haute en le poussant pour le dégager des crochets de retenue,
• positionnez une des extrémités de la barre métallique du fi let dans le cache de fi xation correspondant.

  S’assurer que le crochet est bien logé dans le rail situé à l’intérieur du cache,

• positionnez l’autre crochet dans le second cache de fi xation et tirez la barre métallique vers vous.
